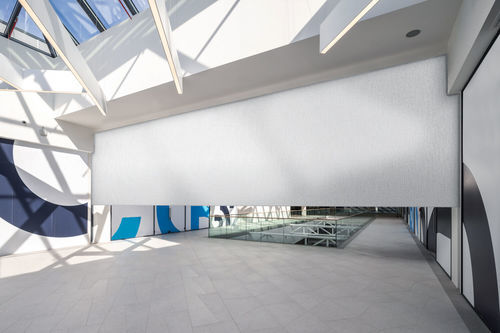

業務用防炎カ－テン MEGAFIRE EI 120

概要
Megafire EI 120 は、建物の区画化と煙制御を目的とした自動防火カーテンで、耐火性能は EI1 60 および EI2 120 に分類されています。カーテンは膨張性塗膜を施したガラス繊維の5層サンドイッチ構造（補強用鋼線入り）で、直径89mmの鋼製ロールに巻き付けられています。ヘッドボックスおよびサイドガイドは亜鉛めっき鋼製で、建築開口部への組込みに適しています。

動作
システムは CBM コントロールパネル（入力定格 115 V または 220 V、出力 230 V）により制御され、230 V のチューブラーモーターと Special Gravity Fail‑Safe System により駆動されます。SHEV、火災警報接点、内部の火災/煙検知器、手動非常ボタンなどから起動可能です。警報信号受信時、CBM は制御された一定速度でカーテンを下降させます。主電源が完全に失われた場合でも、重力フォールセーフとバッテリーバックアップにより安全に動作します。誤報は消防管理システムからリセット可能で、リセット後はカーテンが自動的に待機位置に戻ります。全ての制御盤に UPS が搭載され、必要に応じてバッテリーバックアップによりカーテンが格納位置に保持されます。

生地
カーテンは以下の5層で構成されています：

• 外側2層：ガラス繊維布 + 膨張性塗膜（"TRIAMF-1"）。
• 中間2層：ガラス繊維布 + 鋼線で補強された膨張性層（"TRIA MF-3"）。
• 中央層：両面アルミニウム張りのシリカ（"TRIA MF-2"）。

ダウンロード
仕様および統合に関する技術資料（PDF）を提供しています。

技術仕様

• 製品分類：EI1 60 および EI2 120。
• モデルファミリー：Megafire。
• カーテン構成：5層ガラス繊維/膨張性/シリカサンドイッチ（TRIAMF-1、TRIA MF-3、TRIA MF-2）。
• ロール直径：89 mm。
• ヘッドボックスおよびサイドガイド：亜鉛めっき鋼。
• 駆動：230 V チューブラーモーター、Special Gravity Fail‑Safe System 搭載。
• 制御盤（CBM）：入力 115 V または 220 V、出力 230 V、UPS 搭載。
• 電源バックアップ：主電源喪失時にカーテンを格納位置に保持するバッテリーバックアップ。
• 起動方法：SHEV、火災警報接点、内部火災/煙検知器、手動非常ボタン。
• 警報時の動作：自動の制御された下降；該当する場合、誤報リセット後に自動的に待機位置へ復帰。
• 規格・認証：EN 1634-1 に準拠して試験済み；EN 13501-2 に基づき分類；EN 16034 に従い CE マーキング。
