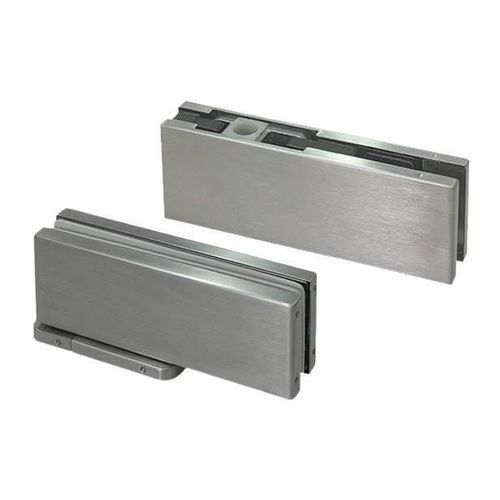

油圧式蝶番 G100 MINI

ガラス製ドア用

製品概要
TRIVEL G100 MINI は、室内用のコンパクトな油圧ピボット（ハイドロリックパッチキット・閉止機構内蔵）です。ミニマルな意匠はGTシリーズの金物と整合するよう設計されており、床付けストッパーや工事を必要としない、金物に統合された閉鎖ソリューションを建築設計者や製造者に提供します。最大60 kgの室内ガラスドアに対応し、現代的なインテリアに適した一体化された外観を実現します。

技術仕様
上部寸法：164.5 x 28.6 x 50.5 mm
下部寸法：160 x 32 x 47 mm

• 許容荷重：最大60 kg、最大幅850 mmのドアに対応。
• 閉鎖制御：2段階の可変速度を持つ機構：
  • 第1速度 — 近接速度：150°から10°まで作動。
  • 第2速度 — 最終閉鎖速度：10°から0°まで作動。
• 開口とホールド：最大開口150°、±90°での固定ホールド機能。
• ガラス適合性：ガラス厚8〜13 mmに対応。
• 規格・耐久性：UNE‑EN 1154に適合、耐久性500,000サイクル（Grade 8）。
• 耐食性：Grade 3。
• 仕上げ：Bright、Satin、Black（その他の標準仕上げは要問い合わせ）。

仕様 / 技術データ

• ブランド：TRIVEL
• モデル：G100 MINI
• タイプ：室内用コンパクト油圧ピボットキット（ハイドロリックパッチキット、閉止機構内蔵）
• 上部寸法：164.5 x 28.6 x 50.5 mm
• 下部寸法：160 x 32 x 47 mm
• 最大ドア重量：60 kg
• 最大ドア幅：850 mm
• 対応ガラス厚：8–13 mm
• 最大開口角度：150°
• 固定ホールド：±90°
• 閉鎖制御：2段階の可変速度（150°→10° 近接；10°→0° 最終閉鎖）
• 規格・耐久性：UNE‑EN 1154；500,000サイクル（Grade 8）
• 耐食性：Grade 3
• 提供仕上げ：Bright、Satin、Black（標準仕上げは要問い合わせ）
