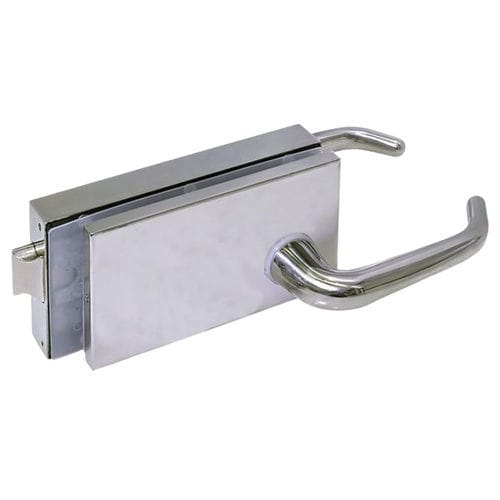

機械式ロック 1703

ハンドル付きドア用マルチポイント

製品説明
JANO – 枠付きドア用水平錠（フランジ有り・無し対応）。建具・ガラスを用いたプロジェクト向けの金物製品。ラッチ種類やアクセサリー（ハンドル、ノブ、シリンダー）により複数のバリエーションを用意しています。

主な特長

• 枠付きドア用の水平錠（フランジ有り・無し対応）
• ガラス締付用プレートは射出成形アルミ合金製、エポキシ塗装仕上げ
• 締付用ねじ類はステンレス鋼 A2
• 前面板はステンレス鋼 AISI 304
• 装飾キャップはステンレス鋼 AISI 316
• ハンドルおよびノブはステンレス鋼 AISI 316
• ガラス締付パッキンはPE材
• ユーロプロファイルのマルチポイントセキュリティシリンダー
• ラッチは可逆式で鍵操作、ラッチ出寸法 12 mm；鍵操作時ラッチ出寸法 23 mm
• レバーは鍵2回転、切断防止処理、レバー出寸法 20 mm
• シリンダー差込み長 60 mm
• 規格 UNE-EN 1935:2002/AC:2004（等級7／200,000サイクル）認証
• 規格 UNE-EN 1670:2007/AC:2008（等級5：最高耐食性）認証

標準製造

• 仕上げ：鏡面ステンレス／ヘアライン（サテン）ステンレス
• 推奨ガラス厚：10 mm

受注生産オプション

• 電解仕上げ
• RAL色

利用可能なバリエーション

• 1700 – シリンダーラッチ - フランジ有り枠
• 1701 – シリンダーラッチとハンドル - フランジ有り枠
• 1702 – シリンダーラッチとノブ 001R – フランジ有り枠
• 1702/1 – シリンダーラッチと固定ノブ 002R – フランジ有り枠
• 1703 – ハンドル付きラッチ - フランジ有り枠
• 1704 – ノブ 001R 付きラッチ – フランジ有り枠
• 1705 – シリンダーラッチ - フランジ無し枠
• 1706 – シリンダーラッチとハンドル – フランジ無し枠
• 1707 – シリンダーラッチと固定ノブ 002R – フランジ無し枠
• 1708 – ハンドル付きラッチ – フランジ無し枠
• 1709 – ノブ 001R 付きラッチ – フランジ無し枠

追加情報
ガラス加工用の技術図面および加工テンプレート、固定ノブ・可動ノブ用の取扱説明書を含みます。

特性 / 技術仕様

• 材料：アルミ合金（締付プレート）、ステンレス鋼 A2（締付ねじ類）、AISI 304（前面板）、AISI 316（装飾キャップ、ハンドル、ノブ）
• 締付パッキン：PE材
• シリンダー：ユーロプロファイル マルチポイントセキュリティ；シリンダー差込み長 60 mm
• ラッチ：可逆式；動作により 12 mm / 23 mm の出寸法
• レバー：鍵2回転、切断防止処理；レバー出寸法 20 mm
• 規格・認証：UNE-EN 1935:2002/AC:2004（等級7／200,000サイクル）、UNE-EN 1670:2007/AC:2008（等級5 耐食性）
• 対応ガラス厚：10 mm
• 標準仕上げ：鏡面およびサテン；受注オプション：電解仕上げ・RAL色
