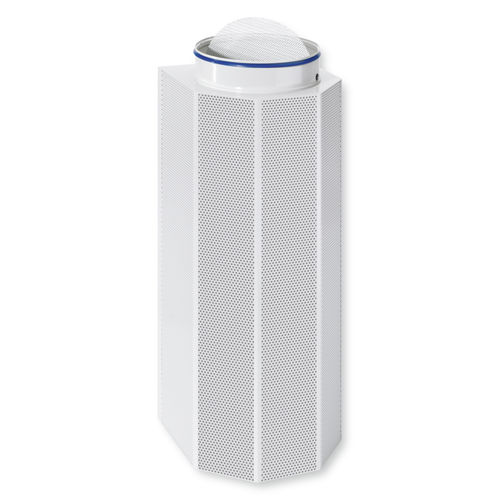

壁かけ式空気ディフューザー QLV

円形その他の形状

ポリゴンケーシング、90°または180°エアーディスチャージ、快適性と工業地帯用 ポリゴン変位流拡散板 スピゴット直径160～630 mm、公称高さ500～1750 mm 容積流量範囲 17 - 915 l/s または 62 - 3295 m³/h 有孔プレート、スクエアピッチ 円形ダクト接続 上部または下部のダクト接続 一体型の気流矯正器と円錐形の均等化エレメント オプションの装備品と付属品 壁掛け 体積流量バランス用ダンパーブレード RALクラシックカラーの露出面 建築やデザインに特別な要求がある快適ゾーンや工業地帯に適した、床面近くの空気排出用の変位流ディフューザーです。3方向（90°）または5方向（180°）の空気排出が可能で、低乱気流の排気に適しています。壁に取り付けるための多角形ケーシング。上部または下部にスピゴットを備えたケーシング、均一な供給空気排出を保証するイコライジングエレメントと気流矯正器、およびパンチングされたシートメタル製のディフューザー面から構成され、すぐに設置可能なコンポーネントです。円形のダクトに適したスピゴットEN13180に準拠したダクトに適しています。EN ISO 5135に準拠して測定された空気再生音の音響パワーレベル。 特殊な特徴 - 三方または五方空気排出 - 上部または下部のダクト接続 - ボリューム流量バランス用のオプションのダンパーブレード 材料と表面 - トップカバー、ベース、スピゴット、サイドパーツは亜鉛メッキ鋼板製 - S7: アルミ製トップカバーとベース - コーナートリムとエッジトリムは、アルミニウム押出成形品です。 - プラスチック製の気流矯正機 - 合成繊維製のイコライジングエレメント - ゴム製のリップシール
