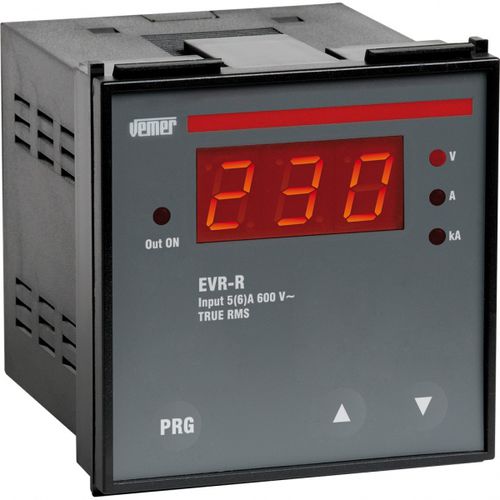

単相システムの電圧測定用のパネルマウント型多機能メーターです。
接続形態に応じて、電圧計または電流計として使用することができます。
設定可能なしきい値を超えたときに作動する出力リレーを備えています。

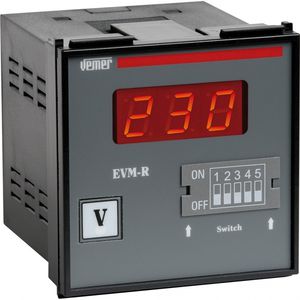

前面のディップスイッチで電流計の容量を変更することも可能です。
赤色LEDディスプレイを採用しており、離れた場所からでも表示値を読み取ることができます。
電源 - AC24V - 50/60Hz
設置方法:パネルマウント
表示方法:赤色LED
容量 - 600 V / x/5 A (カレントトランス使用時)
リレーの数 - 1
アワーメーター - 3桁
寸法 - 72x72 mm
最大または最小ACの多機能測定器:同じ測定器は、設定可能な最大または最小介入閾値と比較して測定された測定値に依存するリレー出力を備えたマルチスケール電圧計または電流計として使用することができます。
- 電源は115÷230V ACまたは24V AC
- 出力リレー出力:10 A / 250 V AC(チェンジオーバーコンタクト付き)1個
- アラームセットポイント、差動、スイッチングディレイの設定
- アラームイベントの保存が可能
- AC600Vまでの電圧計を直接接続可能
- 電流計(CT x/5Aによるアンペロメトリック接続付き
- 選択可能な変換比(CT x/5 Aの場合)。
- すべての5の倍数、5~995の間
- 50の倍数、1000から8000まで
- 最小測定値:フルスケールの3
- オーバーレンジ表示 ("HHH")
---
