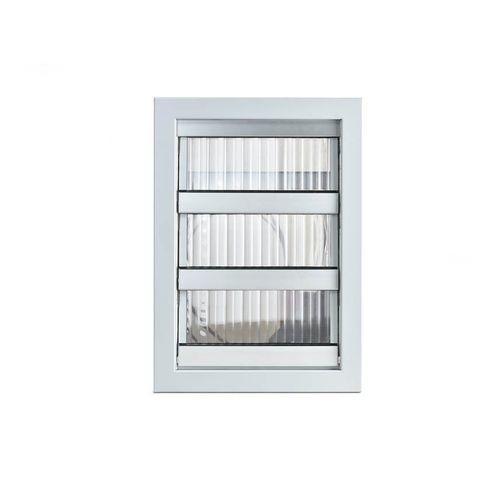

アルマイト処理されたアルミ製避煙揚げ板 CDH-F

煙と熱抽出装置

CDH-F排煙・排熱ルーヴルは、日常の換気と火災時の排煙の両方に対応したルーヴルです。ルーヴルのラメラは、電動アクチュエータによって開閉することができます。CDH-F排煙・排熱ルーバーには、電動アクチュエータで動かすことのできるラメラが装備されています。ラメラは、アルマイト処理されたアルミニウムのプロファイルと、そのプロファイルの間に取り付けられ、グレージングガスケットで保護されたインサートで構成されています。Sタイプのラメラインサートは、厚さ20mmのポリカーボネートシートで構成されています。Aタイプのラメラインサートは、内側に厚さ20mmのミネラルウール、外側にアルミシートを使用しています。ルーヴルのアルミフレームはRAL9006で粉体塗装されています。CDH-F-L タイプの排煙・排熱ルーバーは、測定装置と金網を備えています。このタイプのルーバーには、ø6の銅管を使用した差圧変換器も搭載されています。ベリーモ社製の電動アクチュエータでラメラを開閉し、ラメラの位置を調整することで所望の風量を得ることができます。電源はAC24V/DCまたはAC230Vです。CDH-Fの排煙・排熱ルーバーにリターンスプリング式のアクチュエータが使用されている場合、電源が切れてもルーバーのラメラは開きます。CDH-F排煙・排熱ルーバーの技術データは以下の通りです。 風荷重クラス、WL1500。 信頼性クラス;Re1000。 低い周囲温度、T(-15). 暖房暴露クラス; B300。 熱伝導率：2.5W/(m2K) ルーバー全閉時の吸音率R'w=20dB。 可動式ルーバーの場合 電源電圧：AC/DC24VまたはAC230V アルマイト加工されたラメラは 電動アクチュエーターによる開閉と希望風量の設定
