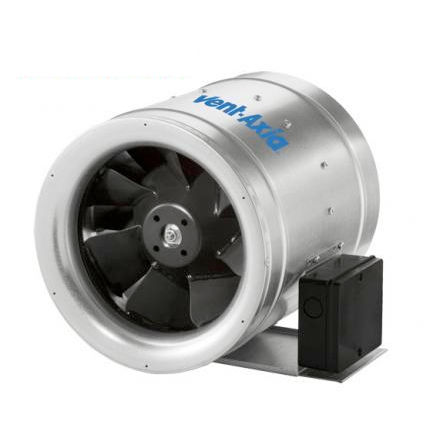

ガイドベーン付き高効率混合フローファン
直径355〜710mmのサイズがあります。
IP54 ファン定格(ダクト搭載)
動作温度 80 °C(技術仕様を参照)
メンテナンスフリー、長寿命ベアリング
速度制御に適したすべてのユニット
BS EN ISO 9001:1994 品質保証
'eMF'高効率インライン混合フローダクトファンは、高効率、高圧開発混合フローインペラ、高性能と低音レベルを持つ非常にコンパクトな設計を提供します。
インラインファンはスチール製で、空気力学的に設計されたエアフローガイドベーンが組み込まれており、ユニットからの最大限の性能を保証します。
すべてのモデルは、設置のための最小スペース要件を提供し、付属の取り付けフットを介してダクト換気システムに簡単に設置できるように設計されています。 すべてのユニットは、垂直または水平の取り付けに適しています。
範囲は、サイズ355、400、450、500、560、630、710ミリメートルの直径をカバーし、15モデルで利用可能です。 この範囲は、最大1200 Paの最大圧力開発で0.06立方メートル/秒〜5.63立方メートル/秒の性能を提供しなければならない。
インペラ
インペラは、空気力学的に設計された高効率混合流量タイプ、鋼またはポリアミドから製造されなければならない。
モーターとインペラは、ISO 1940、グレードG 2.5に静的かつ動的にバランス調整され、工場でマッチングされなければなりません。
モーター
すべてのサイズは、BS EN 60529:1992に従ってIP54で保護されなければなりません。
80℃までの動作温度に適したモーター付き(技術データ参照)。 この範囲には、スピードコントロールに理想的に適したライフボールベアリング用に密封されたメンテナンスフリーモーターを組み込む必要があります。
---
