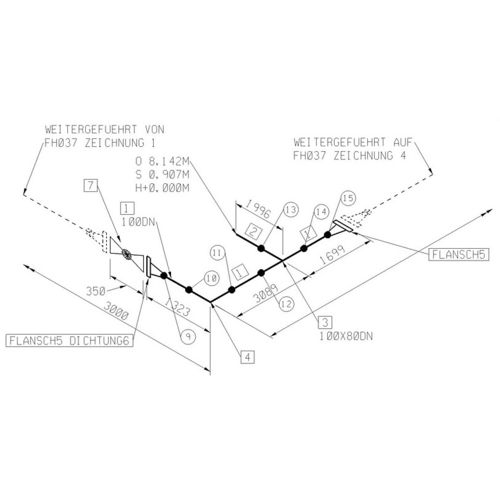

等角図モジュールはモジュールを配管するTRICAD MS®からのパイプラインの等大モデルの生成を自動化することを可能にする。P-ISOGEN用具への単に移動すべての準の部品が付いている設計されていた管ネットワークおよびDGNのフォーマットの終了する等大モデルを発生させるため。
これは位置数、溶接リスト、溶接ポイント、パイプ ベンド、付属品、重力流れ、肘、等のようなすべての関連したデータを含む完全なモデルを作り出す。
ハイライト:
すべてのTRICAD MS®の配管モジュールのための等大モデルの生成
一方通行の等大モデル
および溶接リスト資材表
多数シートを支える
統合された設計ヘッダーおよび伝説
Beveled工夫
続いて発生させた等大モデルで必要な少しだけ仕事
---
