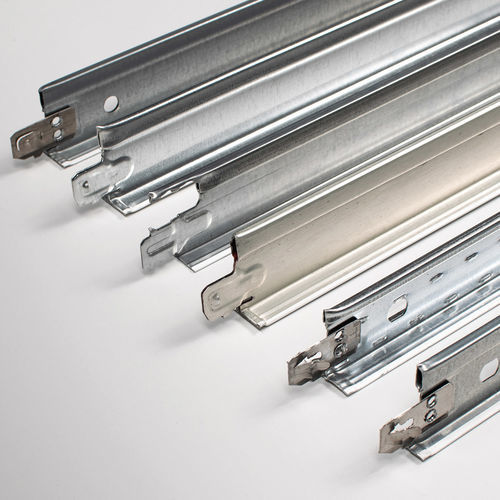

溶融亜鉛メッキ鋼製天井構造 STRUTTURA A T

屋内用モジュール式Euroclass A1

概要
モジュラー式のメッシュ天井向けT構造（T-Structures）は当レンジの中核製品であり、耐震タイプや着脱可能な吊りシステムなど複数のバージョンを用意しています。製品はEN 13964に基づきCEマーキングされ、耐火性能（EN 13501-1）、有害物質の放出、板厚、荷重、降伏点、耐久性、曲げクラスなどを明記した性能宣言（DoP：Declaration of Performance）を付属します。適切な岩綿または繊維系パネルと組み合わせることでREI120の耐火性能（EN 13501-2）を達成できます。製品はTUV Italyとの協力によるLEEDクレジットのマッピングにも対応しています。

Freccia

• T24およびT15用の「riportato」フックを備えた重なりプロファイル、メートル（mm）およびインチ（inch）モジュールに対応。
• ステンレス製「riportato」フックは組み立て・取り外しを繰り返しても損傷しません。
• 標準生産は溶融亜鉛めっき鋼（EN 10346）を使用。他の鋼種はEN 10152およびEN 10169-1に準拠。公差と厚さは該当する場合EN 10143 / EN 10131で確認。

技術仕様（Freccia）
構造材：亜鉛めっき鋼 DX51D+Z100 MAC
被覆材：塗装/亜鉛めっき鋼 DX51D+Z100 MAC
フック材質：ステンレス鋼
プロファイル間の接続：メイン：プレス成形「freccia」フック；二次：クリップフック
被覆色：プレ塗装 白 DONN-WHITE；シルバー / 黒；鏡面アルミニウム
構造重量：約 1 Kg/m²
平均荷重容量：52.3 N
耐火反応：クラス A1
有機被覆：ポリエステル塗装 25 μm
引張強度：281 N/mm²
耐久性：クラス B
曲げクラス：1 (UNO) T24；2 (DUE) T15
梱包：段ボール箱＋プラスチックバンド
曝露クラス：A

X Seismic

• T24およびT15用の耐震「riportato」フックを備えた重なりプロファイル。
• 主な特徴：ステンレスフックにより簡便な組立と耐震性能を担保する確実なロックを実現。
• 標準生産は溶融亜鉛めっき鋼（EN 10346）を使用。他の鋼種はEN 10152およびEN 10169-1に準拠。公差と厚さは該当する場合EN 10143 / EN 10131で確認。

技術仕様（X Seismic）
構造材：亜鉛めっき鋼 DX51D+Z100 MAC
被覆材：塗装/亜鉛めっき鋼 DX51D+Z100 MAC
フック材質：ステンレス鋼
プロファイル間の接続：メイン：プロファイル「ricavato」フック；二次：「riportato」フック
被覆色：プレ塗装 白 DONN-WHITE；シルバー / 黒；鏡面アルミニウム
構造重量：約 1 Kg/m²
平均荷重容量：52.3 N
耐火反応：クラス A1
有機被覆：ポリエステル塗装 25 μm
引張強度：281 N/mm²
耐久性：クラス B
曲げクラス：1 (UNO) T24；2 (DUE) T15
梱包：段ボール箱＋プラスチックバンド
曝露クラス：A

Classic Line

• T24およびT15用の「ricavato」フックを備えた重なりプロファイル。Classic Lineは補強フックにより高い剛性と強度を提供します。
• スチールおよびアルミニウムのバリアントあり（アルミニウム：合金3000H64、プレ塗装オプションあり）。
• 標準生産は溶融亜鉛めっき鋼（EN 10346）を使用。他の鋼種はEN 10152およびEN 10169-1に準拠。公差と厚さは該当する場合EN 10143 / EN 10131で確認。

技術仕様（Classic Line）
構造材：亜鉛めっき鋼 DX51D+Z100 MAC；アルミニウム（合金 3000H64）
被覆材：塗装/亜鉛めっき鋼 DX51D+Z100 MAC；プレ塗装アルミニウム（合金 3000H64）
プロファイル間の接続：メイン："ricavato"フック；二次：クリップフック
被覆色：プレ塗装 白 DONN-WHITE；シルバー / 黒；鏡面アルミニウム
構造重量：約 1 Kg/m²
平均荷重容量：52.3 N
耐火反応：クラス A1
有機被覆：ポリエステル塗装 25 μm
引張強度：281 N/mm²
耐久性：クラス B
曲げクラス：1 (UNO) T24；2 (DUE) T15
梱包：段ボール箱＋プラスチックバンド
曝露クラス：A

Baionetta

• T24用の寄せ合わせプロファイルで、補強バンプ（boss）によりさらなる剛性を確保した"ricavato"フックを採用。
• メートルおよびインチのモジュールに対応。
• 標準生産は溶融亜鉛めっき鋼（EN 10346）を使用。他の鋼種はEN 10152およびEN 10169-1に準拠。公差と厚さは該当する場合EN 10143 / EN 10131で確認。

技術仕様（Baionetta）
構造材：亜鉛めっき鋼 DX51D+Z100 MAC
被覆材：プレ塗装鋼 DX51D+Z100 MAC
フック材質："ricavato"フック（支持用および二次Baionetta "ricavato"フック）
被覆色：プレ塗装 白 DONN-WHITE；シルバー / 黒；鏡面アルミニウム
構造重量：約 1 Kg/m²
平均荷重容量：52.3 N
耐火反応：クラス A1
有機被覆：ポリエステル塗装 25 μm
引張強度：281 N/mm²
耐久性：クラス B
曲げクラス：1 (UNO) T24；2 (DUE) T15
梱包：段ボール箱＋プラスチックバンド
曝露クラス：A

特徴 / 技術仕様

• EN 13964に基づくCEマーキング；性能宣言（DoP）あり。
• 耐火性：適切な充填パネルと組み合わせることでREI120を達成可能（EN 13501-2）。
• 構造材料：亜鉛めっき鋼 DX51D+Z100 MAC；指定によりプレ塗装鋼およびアルミニウム（合金 3000H64）バリアントあり。
• フック材料：耐震/riportato機能向けにステンレスフック；従来の支持接続向けに"ricavato"フック。
• 被覆：プレ塗装 白 DONN-WHITE；シルバー；黒；鏡面アルミニウム；ポリエステル塗装 25 μm。
• 重量：約 1 Kg/m²。
• 平均荷重容量：52.3 N。
• 引張強度：281 N/mm²。
• 耐久性：クラス B。
• 耐火反応：クラス A1。
• 曲げクラス：1 (T24) および 2 (T15)。
• 梱包：段ボール箱＋プラスチックバンド。
• 曝露クラス：A。
