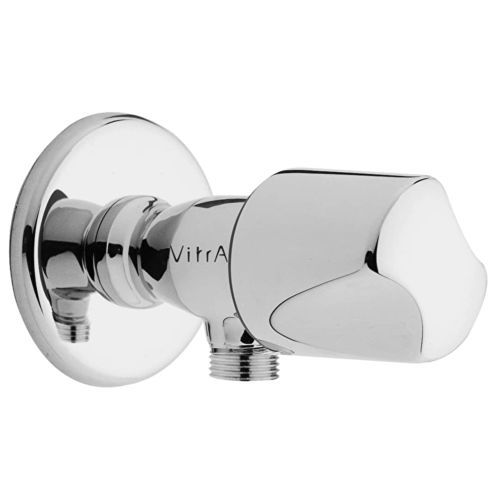

洗面器用単水栓 INTERVAL

壁取り付け式自閉クロム真鍮製

製品名
インターバル水栓

概要
壁付け型のインターバル水栓。クローム仕上げで、単一給水口用に設計されています。VitrA Design Team によって設計され、商業用洗面設備での制御された給水用途を想定しています。指定の梱包寸法で梱包され、安全な輸送が確保されています。

識別情報と仕上げ
製品コード：A45206EXP
仕上げ / 材質：クローム（本体材質：黄銅）

製品ページで入手可能なダウンロード（文書種類）

• 2D技術図面（dwg）
• BIMデータ - Revit（rfa）
• BIMデータ - Sketchup（skp）
• 部品分解図（jpg）
• 設置マニュアル（pdf）
• 2A技術図面（jpg）
• 部品リスト（pdf）
• 3D図面（igs）
• BIMデータ - IFC（ifc）
• ユーザーマニュアル（pdf）

注意
VitrAは製品および技術的詳細を予告なく変更する権利を留保します。すべての図面は標準許容差の範囲内です。設置時の正確な寸法は、実際の製品寸法を使用してください。

技術仕様

• バッジ直径（mm）：65
• 本体材質：黄銅
• デザイナー：VitrA Design Team
• 取付けタイプ：壁付け
• 材質（表面/仕上げ）：クローム
• 給水口数：単一給水口
• 作動圧力：最小：0.5 - 最大：10（推奨 1-5）
• 吐水高さ：0
• 吐水長：18
• 吐水回転角度：固定
• 梱包寸法（W×D×H）：400 x 300 x 200
• 節水効率クラス：レッド（>13）
