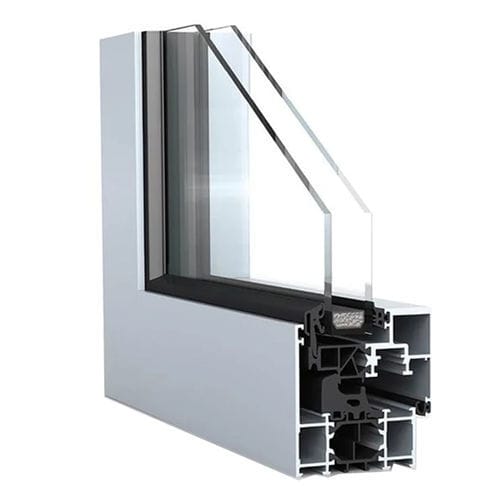

アルミ窓システムWICLINE evoのコンシールドサッシのオプションは、熱遮断ゾーンに直接固定された特殊グレージングビードが特徴です。その結果、このシステムは非常にスリムなフレーム高、優れた断熱性、外観からのスマートなプロファイルデザインを実現しています。フレームとグレージング表面の比率が改善されたことにより、非常に優れたUw値、光透過率の向上、パノラマビューを実現しています。
技術的性能
プロファイル技術
対称的な設計の高断熱マルチチャンバーシステム、品質保証された断熱材接続
特許取得のコーナー&バットジョイント接続技術により、フレームとサッシの高い剛性を実現
インフィル厚みは最大42mmまで対応
スティックカーテンウォール用統合フレームをオプションで用意
断熱性
Uf値: 1.5W/(m²K)以下
Uw値: 0.94W/(m²K)まで(トリプルグレージング使用時
シーリングコンセプト
ボリューム感のあるセンターガスケット、3種類の施工方法。
- 円周方向に配置されたセンターガスケット、コーナー部に継ぎ目なし
- コーナー部に接着剤を使用しない、コーナーフォーミング工法
- コーナー部加硫フレーム
ハードウェア
ヘビーデューティーシステム金具。
- 可視ヒンジ、全色粉体塗装またはアルマイト処理
- エンドポジションダンパー内蔵のコンシールドヒンジ。105°
サッシの重量
- 130 kgまで
サッシサイズ (w x h):1400 mm x 2250 mm
オプションで開口リミッター付き(各種仕様
コンシールドサッシデザインでの追加デザイン
棒状ファサード用一体化フレーム
ファンライト
防犯性能(システム試験参照)
---
