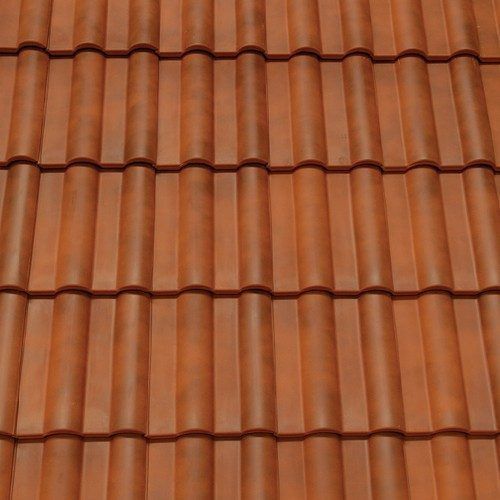

パン瓦 MODULA

かみ合わせ粘土小型

製品説明
ご注意：画像に表示されるタイルの色、質感、外観は画面設定、解像度、照明条件により異なる場合があります。購入前に製品サンプルで色合いと仕上げを必ず確認してください。

製品概要
Modula Chilton 赤は、屋根勾配のある建物向けの嵌合式屋根瓦です。住宅および軽量商用建築の新築・改修に適した伝統的なプロファイルを持ち、赤色仕上げは多様な建築様式に馴染みます。

最低屋根勾配
100mmの重なりで17.5°以上
75mmの重なりで22.5°以上

被覆能力
75mm重なり時：9.0枚/m2
100mm重なり時：9.7枚/m2

寸法と重量
長さ x 幅：443 x 328 mm
被覆幅：300 mm
掛かり長さ：416 mm
プロファイル深さ：54 mm
最小垂木間隔：323 mm
最大垂木間隔：368 mm
面積当たり最大重量：40.7 kg
パレット当たり数量：240

施工上の注意
指定の垂木間隔と重なりを守って施工してください。現地の規則を確認し、適切な金物、下地材および換気を使用してください。材料算出は示された被覆能力を基に行ってください。

技術仕様

• Maximum Weight Per Sqm: 40.7 kg
• Quantity Per Pallet: 240
• Length x Width: 443 x 328 mm
• Cover Width: 300 mm
• Hanging Length: 416 mm
• Profile Depth: 54 mm
• Minimal Batten Gauge: 323 mm
• Maximum Batten Gauge: 368 mm
• Minimum Roof Pitch: 17.5° at 100mm headlap; 22.5° at 75mm headlap
• Covering Capacity: 9.0 tiles/m2 (75mm headlap); 9.7 tiles/m2 (100mm headlap)
