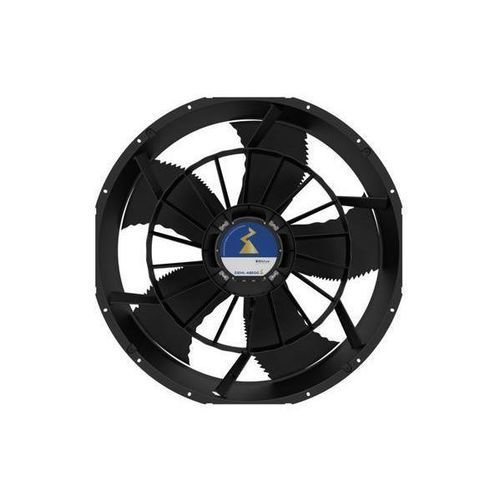

軸方向ファン ZAPLUS

ダクトポータブル産業用

概要
ZAplusハウジング（公称径450～1,000 mm）は、CFDにより空気流と音響を最適化した射出成形のノズルハウジングです。フルノズル形状に生体模倣のFE2owlet/FE3owletブレード、統合ガイドベーン、圧力側の短いディフューザーを組み合わせ、圧力性能と騒音低減を図っています。既存システムへのレトロフィットにより、風量向上と運用コスト低減を実現しつつ低騒音を維持できます。

製品仕様
ZAplusは、最適化されたフルノズル（ガイドベーン付）、モータサスペンション、短いディフューザーを備えたモジュラーなハウジングシステムで、上位ディフューザー（ZAplus+）のオプションがあります。ハウジングはプラスチック射出成形、ノズルは高性能複合材で製造されます。ブレードは生体模倣のFE2owletおよびFE3owletを採用可能。ACまたはECblue（外回転子＋統合コントローラ）技術で提供され、産業用空調、冷凍、システム技術、エネルギー技術向けに回転数制御可能な空気流を実現します。

特長・機能

• 性能最適化されたノズル形状を有する設計済み換気システム
• 空力最適化と静かな生体模倣ブレードによる低い運転コスト
• 回転数制御により高い運用柔軟性を実現する空気流制御
• 高性能複合材製の耐腐食ノズル
• 二段階動的バランスによる安定した動作と長寿命
• 上位ディフューザー（ZAplus+）により空気処理能力を増強
• 追加梱包不要のため搬送時間を短縮
• 現行のErP指令に適合
• 各種国際認証（VDE、UL、CCC、CE、AMCA試験台認証、ISO）

モーターコンセプト

• 外回転子モーター
• ECblue技術：ファンに最適化された統合コントローラ付き外回転子
• AC技術

用途

• 発電所
• 変圧器冷却
• 風力発電
• チラー
• ヒートポンプ
• データセンター
• コールドチェーン
• 冷却塔
• プロセス・産業用冷凍
• コンプレッサー
• 鉄道技術
• コンテナおよび移動用途
• 食品業界の工程（麺類、パスタ、コーヒー、茶、香辛料、たばこ、果物、野菜、花、畜産/魚介類）

技術仕様

• 公称径：450 mm、500 mm、560 mm、630 mm、710 mm、800 mm、910 mm、1000 mm
• 製造：プラスチック射出成形ハウジング；ノズルは高性能複合材
• 対応ブレード設計：FE2owlet、FE3owlet（生体模倣）
• 統合ガイドベーンおよび圧力側の短いディフューザー；オプションで高性能ディフューザー（ZAplus+）
• バランス：二段階の動的バランシング
• モータ技術：ACおよびECblue（外回転子；ECblueは統合コントローラ付）
• 風量範囲（シリーズ例）：約5,070 m³/h～44,592 m³/h（機種依存）
• 圧力能力（シリーズ例）：約66 Pa～639 Pa（機種依存）
• 相の選択肢：単相（1 ~）および三相（3 ~）
• 電圧例：100 V、130 V、230 V、265 V、400 V、460 V
• 周波数：50 Hzおよび60 Hz
• 吐出口形状：角形フルベルマウス、円形フルベルマウス、保護グリル有無の選択可能
• ErP準拠；各種国際認証（VDE、UL、CCC、CE、AMCA試験台認証、ISO）
