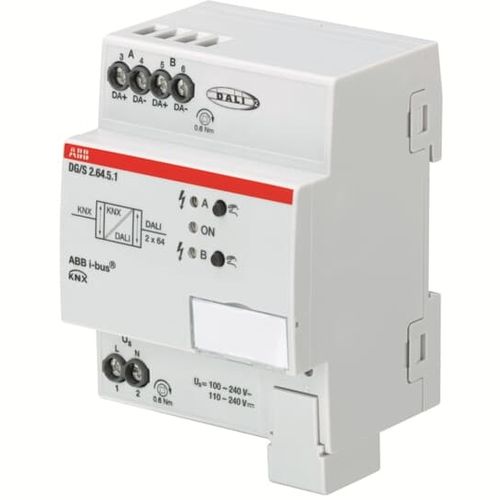

Módulo de interface passarela DG/S2.64.5.1

em trilho DINpara sistema de automação residencialprotocolo KNX

Para controlar equipamentos DALI através do ABB i-bus® KNX. Duas saídas DALI para até 2x 64 participantes DALI. A fonte de alimentação DALI está integrada. O controlo e feedback de estado é efectuado através de KNX por participantes DALI (2x 64), com grupos de iluminação (2x 16), em conjunto na emissão ou por cena (2x 16). Os equipamentos DALI do tipo DT1 (Conversor de emergência autónomo de acordo com a norma EN 62386-202) e do tipo DT8 (temperatura de cor Tc / branco sintonizável de acordo com a norma EN 62386-209) serão suportados. Estão disponíveis extensas mensagens de falha e erro. Através dos conversores KNX e DT1 podem ser activados diferentes testes de emergência (por exemplo, teste de função e duração), os resultados dos testes são transferidos de volta para o KNX. Com os equipamentos DT8 são possíveis Dim2Warm, HCL, set e temperatura de cor fraca. As funções escravo, escada, força, bloco e paisagem estão integradas. O feedback é enviado. A taxa de telegramas DALI pode mudar. Outra função é o desligamento em standby em combinação com um actuador de interruptor KNX (por exemplo, SA/S). A partir da aplicação ETS versão 2.0, podem ser utilizadas as funções de cor RGB(W) e HSV(W). Isto permite que a cor de uma lâmpada possa ser controlada, regulada e regulada. Além das cenas, 4 sequências por saída DALI podem ser parametrizadas. Também é possível integrar as DALI Gateways em um sistema de controle de carga. Os DALI Gateways determinam as horas de operação. Todas estas características podem ser utilizadas para EVGs individuais e grupos DALI. Para uso diagnóstico e alteração individual do endereço DALI ou atribuição de grupo está disponível uma ferramenta de software separada (ABB i-bus® Tool). Dimensões Profundidade líquida do produto / Comprimento:63,5 mm Altura Líquida do Produto:90 mm Largura líquida do produto:72 mm Peso Líquido do Produto:0,15 kg
