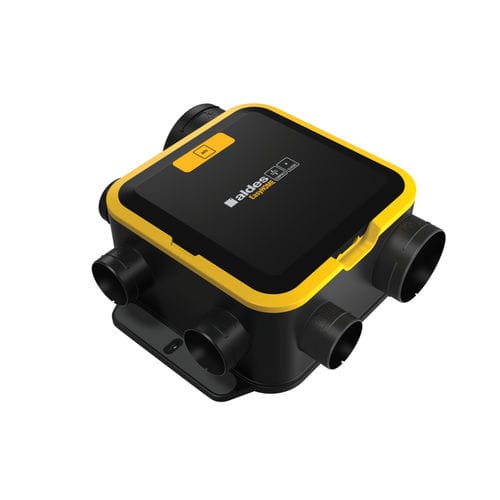

Unidade de ventilação de fluxo simples EASYHOME

residencialpara casapara apartamento

Descrição
EasyHOME AUTO COMPACT é uma unidade de ventilação extratora unidirecional autoequilibrada, silenciosa e ultrafina, concebida para integração discreta em interiores residenciais. Renovação contínua do ar com controlo automático do caudal de exaustão por saída e modo BOOST para extração rápida na cozinha, acionável manual ou automaticamente. Existe versão com comando rádio (EasyHOME Auto with Netatmo). Grelhas ColorLINE® permitem integração estética. Dimensões compactas adequadas para instalação em tetos falsos ou casas de máquinas.

Vantagens do produto

• renovação automática do ar por divisão
• nível acústico muito baixo: desde 12 dB(A) no terminal da cozinha
• 77% de plástico reciclado na unidade
• integração com decoração interior através das grelhas ColorLINE®
• design ultra‑fino (<19 cm) para fácil integração e instalação rápida

Princípios de funcionamento
EasyHOME AUTO COMPACT funciona 24/7 em dois modos: modo AUTO garante caudal constante e adaptado a cada divisão ventilada; modo BOOST aumenta automaticamente a velocidade na cozinha via inversor CMEV ou comando remoto para remoção rápida de humidade e odores.

Principais características

• unidade COMPACT em plástico reciclável
• ligações: 1 × Ø125 mm para cozinha e até 4 × Ø80 mm para casas de banho/WC
• adaptador de descarga fornecido: Ø160/125 mm
• controlo automático do caudal de exaustão em cada ligação através de amplificador automático para cozinha e controladores para casas de banho/WC
• marcas de instalação na unidade e acessórios
• 2 modos de funcionamento: AUTO e BOOST cozinha
• motor AC 2 velocidades
• kits fornecidos com 3 grelhas ColorLINE® ou 3 grelhas BIP

Características técnicas

• Modo AUTO: operação diária em baixa velocidade com renovação de ar adaptada a cada divisão
• Modo BOOST cozinha: ventilação em alta velocidade; ativação manual com inversor CMEV (não fornecido) ou controlo remoto CMEV (fornecido no kit EasyHOME Auto with Netatmo); eliminação rápida de humidade e odores

Implementação do produto

• instalação multi‑posição: parede, teto, chão ou superfície inclinada
• duas parafusos de fixação: entre-eixos 406 mm
• fitas antivibração integradas
• bloco de terminais elétricos de ligação rápida
• condutas flexíveis ligadas diretamente à unidade
• acessórios Algaine EasyCLIP opcionais disponíveis

Dados gerais (tabela)
Referências | Número de ligações Ø 125 mm | Número de ligações Ø 80 mm | Nº máximo de casas de banho/WC | Nº de velocidades | Material isolamento | Tipo de motor
11026034 - EASYHOME AUTO COMPACT UNIT | 1 | 4 | 4 | 2 | | AC
11026035 - EASYHOME AUTO COMPACT kit + BIP grilles | 1 | 4 | 4 | 2 | | AC
11026036 - EasyHOME AUTO COMPACT kit + ColorLINE® ventilation grilles | 1 | 4 | 4 | 2 | | AC

Dimensões (tabela)
H (mm) | L (mm) | P (mm) | Ø descarga (mm) | Peso (kg)
187 | 459 | 460 | 160/125 | 3.6

Dados aeraúlicos (tabela)
Caudal máx. ErP (m³/h)
241

Dados acústicos (tabela)
Referências | Pressão sonora a 2 m do terminal da cozinha (dB(A)) | Potência sonora no terminal da cozinha (dB(A)) | Potência sonora na unidade a 100 m3/h (dB(A)) | Potência sonora ErP (dB(A))
11026034 - EASYHOME AUTO COMPACT UNIT | 12 | 28 | 39 | 44
11026035 - EASYHOME AUTO COMPACT kit + BIP grilles | 13 | 30 | 39 | 44
11026036 - EasyHOME AUTO COMPACT kit + ColorLINE® ventilation grilles | 12 | 28 | 39 | 44

Dados térmicos (tabela)
Consumo diário médio habitação 2 assoalhadas (1 casa de banho + 1 WC) (W) | Potência máx. em modo AUTO (W) | Potência máx. em modo BOOST (W)
14 | 14 | 26

Dados elétricos (tabela)
Tensão (V) | Frequência (Hz) | Grau de proteção | Corrente máx. (A) | Corrente de proteção (A)
230 | 50 | | 0.2 | 2

Dados regulamentares

• Número identificação QB37: NA
• Parecer técnico: NA
• Conformidade ErP: conforme ao Regulamento Ecodesign 1253/2014; excluído do Regulamento de etiquetagem energética 1254/2014 (potência máxima inferior a 30 W)

Produtos e acessórios (seleção)

• EASYHOME AUTO COMPACT UNIT — ref.: 11026034 — preço: 265,00 € (s/ IVA)
• EASYHOME AUTO COMPACT kit + BIP grilles — ref.: 11026035 — preço: 294,00 € (s/ IVA)
• EasyHOME AUTO COMPACT kit + ColorLINE® ventilation grilles — ref.: 11026036 — preço: 312,00 € (s/ IVA)
• Acessórios adicionais: kits de acessórios, colares/conectores EasyCLIP (Ø125, Ø80, Ø160), temporizador, inversor CMEV, kits ColorLINE®, etc.

Especificações técnicas

• Tipo de unidade: unidade de ventilação extratora unidirecional autoequilibrada (COMPACT)
• Material: plástico reciclável (unidade COMPACT)
• Ligações: 1 × Ø125 mm (cozinha); até 4 × Ø80 mm (casas de banho/WC)
• Descarga: Ø160/125 mm (adaptador fornecido)
• Motor: motor AC 2 velocidades
• Modos de funcionamento: AUTO (caudal constante por divisão) e BOOST (alta velocidade cozinha via inversor ou comando)
• Caudal ErP máximo: 241 m³/h
• Acústica: até 12 dB(A) pressão sonora a 2 m (terminal cozinha)
• Dimensões (AxLxP): 187 × 459 × 460 mm
• Peso: 3.6 kg
• Elétrico: 230 V / 50 Hz; corrente máx. 0.2 A; corrente de proteção 2 A
• Consumo diário médio (habitação 2 assoalhadas): 14 W; potência máx. BOOST: 26 W
