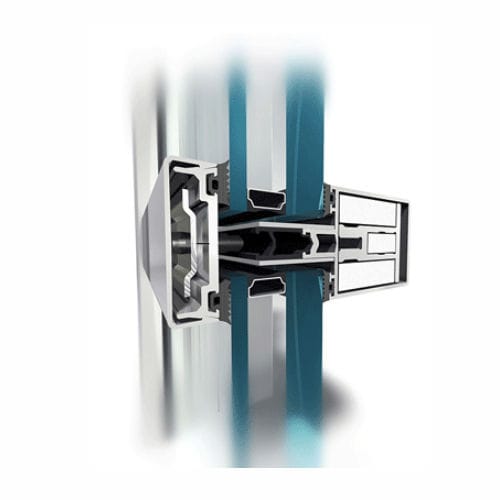

Fachada-cortina com sistema stick MB-SR50 EI

em alumínio e vidro

O sistema do pilarete de MB-SR50 EI e da parede do travessão é projetado para a construção de paredes de cortina de pouco peso do fogo liso de um tipo de suspensão e de enchimento, com uma resistência de fogo de EI15, de EI30, de EI45 e de EI60 de acordo com PN-EN 1364-3. O sistema é classificado como não fogo-espalhando (NRO). O projeto de sistema é baseado na construção de apoio do quadro compreendida (travessões) de seções de alumínio verticais (pilaretes) e horizontais da caixa com uma largura característica de 50 milímetros. Os perfis do pilarete e do travessão são juntados apropriadamente um com o otro e formam uma estrutura de alumínio da grade, que seja montada à construção de construção por meio dos apoios apropriados. Para obter a resistência de fogo das seções de alumínio, os pilaretes e os travessões são cabidos com as inserções à prova de fogo especiais. A inserção consiste em uma seção de alumínio com uma forma relevante, que atue como um reforço, coberta por placas à prova de fogo. A construção projetada em tal maneira permite o uso das seções padrão do pilarete e do travessão usadas no sistema MB-SR50, que em grande parte melhorou a rentabilidade da construção inteira. Na construção de MB-SR50 EI, os pilaretes com uma profundidade de 85-185mm e os travessões com uma profundidade de 65-145mm foram usados. A junção coberta do pilarete e do travessão é prevista no sistema para assegurar a drenagem da água e a ventilação eficazes de cavidades de vitrificação.
