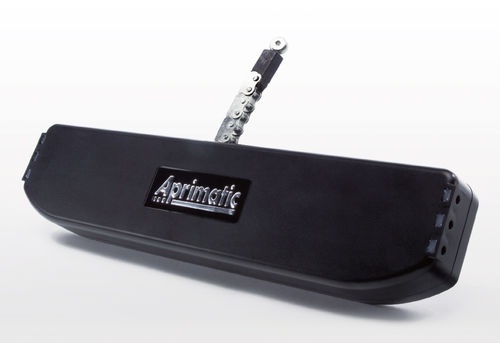

Automatismo para janela O2M

modular

Visão geral do produto
Atuador eletromecânico para janelas com dupla corrente, indicado para janelas de abertura externa, janelas basculantes inferiores e cúpulas. Códigos de modelo: 43492/001-002-003.

Principais características

• Projeto eletromecânico compacto e modular para integração em diferentes perfis de caixilharia.
• Dispositivo de fixação ajustável que permite ao instalador posicionar o atuador com precisão no quadro.
• Transmissão por dupla corrente com alta capacidade de empuxo/tração para movimentar janelas pesadas.
• Lógica de controlo integrada que recalibra automaticamente o ponto de fecho a cada 50 ciclos para manter o desempenho térmico e acústico.
• Grau de proteção IP54 para aplicação em ambientes expostos a agentes atmosféricos.
• Dimensões reduzidas que facilitam a instalação independentemente da espessura ou do perfil do quadro.

Dados técnicos
ALIMENTAÇÃO: 24 Vdc
POTÊNCIA ABSORVIDA: 50 W
CORRENTE ABSORVIDA: 2 A
FORÇA DE EMPURRA: 350 N (curso 150 mm) / 250 N (curso 250 mm) / 100 N (curso 380 mm)
FORÇA DE TRAÇÃO: 350 N
CURSOS AJUSTÁVEIS: 150 mm, 250 mm, 380 mm, curso especial (0÷380 mm)
VELOCIDADE DE DESLOCAMENTO: 24 mm/s
TEMPERATURA DE FUNCIONAMENTO: -5° a +55° C
AJUSTE FRONTAL: máx. 10 mm
LIGAÇÃO EM PARALELO / OLHOS (max 1 atuador por janela): SIM
PROTEÇÃO CONTRA SOBRECARGA: 100° C
DIMENSÕES: (LxAxP) 340x40x80 mm
LIMITES DE UTILIZAÇÃO: não intensivo (operação contínua MÁX 4 min)
GRAU DE PROTEÇÃO: IP54
PESO DO ATUADOR: 1,2 Kg

• Alimentação: 24 Vdc
• Potência absorvida: 50 W
• Corrente absorvida: 2 A
• Força empuxo/tração: até 350 N (varia com o curso)
• Cursos ajustáveis: 150 / 250 / 380 mm (especial 0÷380 mm)
• Velocidade de deslocamento: 24 mm/s
• Intervalo de temperatura de funcionamento: -5° a +55° C
• Ajuste frontal: máximo 10 mm
• Ligação em paralelo suportada (max 1 atuador por janela)
• Temperatura de proteção contra sobrecarga: 100° C
• Dimensões (LxAxP): 340 x 40 x 80 mm
• Uso previsto: não intensivo (operação contínua máx. 4 minutos)
• Grau de proteção: IP54
• Peso do atuador: 1,2 Kg
