Automatismo para portão de correr ONDA 623

modular

Visão geral
Kit de automação para portão deslizante para uso residencial até 600 kg e para uso em condomínio até 400 kg. Inclui motor ONDA 623 com unidade de controlo SC230 integrada e receptor rádio 433,92 MHz incorporado. Projetado para instalação com placa de fundação regulável em altura e liberação de emergência para operação manual em caso de falha de energia.

Conformidade e características gerais

• Cumpre as normas EN12453 e EN12445 para deteção de obstáculos e inversão de movimento quando instalado em condições ideais.
• Ajuste eletrónico do binário combinado com tecnologia de encoder proporciona aproximação gradual e controlada durante abertura e fecho.
• A continuidade de operação pode ser mantida através de um conjunto de baterias opcionais instaláveis no interior da caixa do operador.
• Caixa em alumínio fundido.
• Motor de rosca sem-fim com corpo em alumínio e unidade de controlo eletrónica integrada.
• Placa de fundação regulável em altura incluída para facilitar o alinhamento e a instalação.
• Alavanca de desbloqueio de emergência com chave personalizada para desacoplamento manual durante falhas de energia.

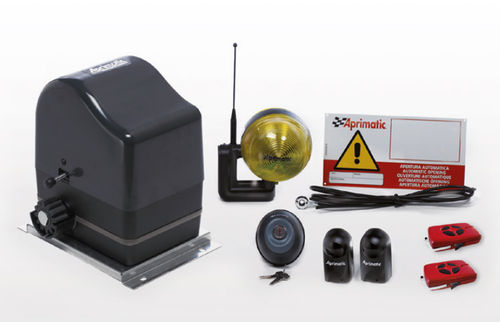

Conteúdo da embalagem

• 41623/001 - ONDA 623 motor com unidade de controlo SC230 integrada; receptor rádio 433,92 MHz incorporado; chave de libertação; kit de placa de fundação. - 1 un
• 41905/004 - TM4 - transmissor de quatro canais 433,92 MHz - 2 un
• 41929/003 - KIT antena 433,92 MHz para ET2N-ET20N - 1 un
• 41840/006 - ET2N luz intermitente 24V LED - 1 un
• 41812/008 - ER 12-24V par de células fotoeléctricas - 1 un
• 41830/007 - PC12E interruptor mural operado por chave - 1 un
• (Aprimatic signal panel) - 1 un

Especificações técnicas

• Modelo / denominação: ONDA 623
• Utilização: kit de automação para portão deslizante para aplicações residenciais e em condomínio
• Peso máximo do folha: residencial até 600 kg; condomínio até 400 kg
• Tipo de motor: motor de rosca sem-fim com corpo em alumínio
• Unidade de controlo: unidade electrónica SC230 integrada
• Segurança: conforme EN12453 e EN12445 em condições ideais de instalação
• Controlo de binário: ajuste electrónico de binário combinado com tecnologia de encoder
• Rádio: receptor integrado 433,92 MHz
• Acessórios incluídos: receptor rádio integrado, chave de libertação, placa de fundação; transmissores TM4; kit de antena; luz intermitente; células fotoeléctricas; interruptor por chave; painel sinalizador
• Alimentação de segurança: conjunto de baterias opcionais pode ser instalado no interior da caixa do operador
• Caixa: alumínio fundido
• Libertação de emergência: alavanca com chave personalizada
• Fundação: placa de fundação regulável em altura
