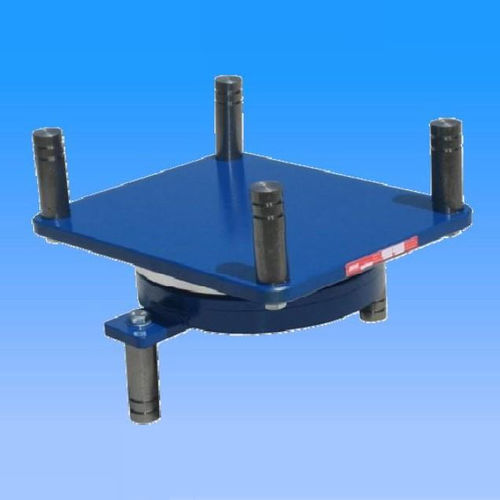

Aparelho de apoio esférico

metálicoem PTFEpara as cargas horizontais

Os rolamentos esféricos são projetados para suportar combinações de cargas verticais, cargas horizontais, movimentos longitudinais e transversais e rotações e são utilizados em pontes rodoviárias e ferroviárias de aço e concreto. O rolamento é composto por elementos de aço acoplados à superfície de PTFE para permitir movimentos e rotações. Um lado da placa mediana interna é usinado como uma superfície esférica para permitir o movimento de inclinação (rotação), enquanto no outro lado é obtida uma superfície deslizante para permitir deslocamentos. Dependendo se o rolamento é fixed, deslizamento guiado ou deslizamento livre, os rolamentos autocompensadores de rolos absorvem cargas verticais e forças horizontais correspondentes, bem como movimentos nas direções longitudinal ou transversal. Os rolamentos autocompensadores de rolos estão produzindo de acordo com a norma EN 1337-7, mas a pedido do cliente eles também podem produzir de acordo com outros códigos. Vantagens de usar rolamentos esféricos Os rolamentos autocompensadores de rolos cumprem os seguintes requisitos: » Transmitir as cargas verticais devido a efeitos permanentes e aleatórios; é possível cobrir uma ampla gama de cargas de cerca de 500 a 100000 kN » Transmitir as cargas horizontais sem, na prática, limitar a carga de projeto » Permitir a rotação como por uma dobradiça esférica. A rotação padrão do projeto (±0,02 rad) pode ser facilmente aumentada para compensar inclinações da estrutura. » Sem limitação para deslocamento horizontal » Adequado para todos os tipos de estruturas como pontes e edifícios de aço e betão » Alta durabilidade e sem manutenção
