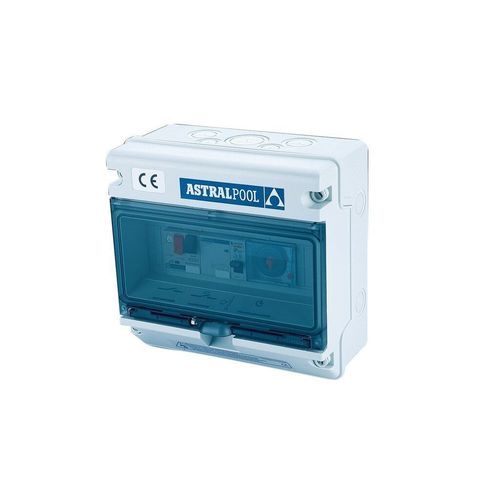

Quadro elétrico para filtração 25717

para bombaimpermeávelcom controle remoto

Descrição
Caixa de comando IP-65 para controlo de bomba de filtração, com frente transparente, fecho e chave; adequada para montagem em parede e utilização interior/exterior quando é necessário IP65.

Compatibilidade elétrica

• 220/240V 1~ (P+N+T) 50Hz/60Hz
• 380/415V 3~ (3P+N+T) 50Hz/60Hz
• 220/230V 3~ (3P+T) 50Hz/60Hz

Funções e ligações
Relógio mestre 24H com passos de 15 minutos. Ligações para controlo remoto da bomba (arranque/paragem) e para equipamentos auxiliares (ex.: detetor de frio, controlo de nível). Prensa-cabos fornecidos para cada entrada/saída.

Itens fornecidos

• Esquema elétrico
• Diagrama de ligação
• Instruções de instalação
• Certificação CE
• Prensa-cabo para cada entrada/saída
• Parafusos e tampões (4) para fixação

Seleção e operação
A caixa deve ser selecionada de acordo com a corrente nominal da bomba de filtração. Inclui proteção magnetotérmica ajustável de 1,6 A a 10 A, contactor e relógio programador 24h. Seletor de operação com 3 posições: Auto / 0 / Manual.

Tabela de códigos
CÓDIGO | Descrição | Peças de reposição
25717 | Tipo A (ver tabela técnica) |
25718 | Tipo B (ver tabela técnica) |
25719 | Tipo C (ver tabela técnica) |
25720 | Tipo D (ver tabela técnica) |

Características / especificações técnicas

• Proteção: IP-65
• Frente: vidro transparente com fecho e chave
• Tensões compatíveis: 220/240V 1~ (P+N+T), 380/415V 3~ (3P+N+T), 220/230V 3~ (3P+T) — 50/60Hz
• Relógio: 24H com passos de 15 minutos
• Ligações remotas: arranque/paragem da bomba e equipamentos auxiliares (detetor de frio, controlo de nível)
• Documentação fornecida: esquema elétrico, diagrama de ligação, instruções de instalação
• Certificações e acessórios: certificação CE; prensa-cabos; parafusos e tampões (4)
• Elementos de proteção: proteção magnetotérmica ajustável 1,6–10 A; contactor
• Modo de operação: 3 posições — Auto / 0 / Manual
• Códigos disponíveis: 25717 (Tipo A), 25718 (Tipo B), 25719 (Tipo C), 25720 (Tipo D)
