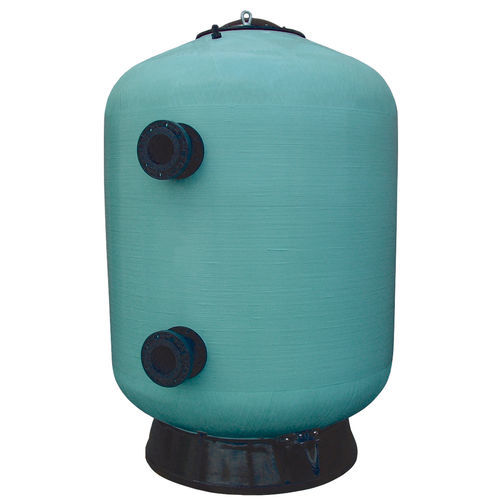

Filtro de piscina de areia OSLO

de fio bobinadopara piscina pública

Descrição
Filtro bobinado vertical de alto rendimento.

Sistema coletor

• A - Convencional de braços coletores com ranhuras de 0,3 mm. Para pressões de trabalho de 2,5 e 4 bar.
• B - Placa de crepinas (opcional) com ranhuras de 0,5 mm. Para pressões de trabalho de 2,5 e 4 bar.

Equipamento

• Painel de manómetros
• Purgas de ar e águas manuais

Variações / Opções

• Posições de ligações, aberturas e bocais à escolha do cliente
• Diâmetros distintos de ligações e purgas
• Consultar para qualquer outro tipo de variação: altura, capa protetora interior química, pressão, etc.

Tabela de códigos e descrições
CÓDIGO - Descrição
10000176 - Ø 1050 - 30 m3/h/m2 - Saída Ø75 mm - 25 m3/h
04612 - Ø 1050 - 40 m3/h/m2 - Saída Ø90 mm - 34 m3/h
04613 - Ø 1200 - 30 m3/h/m2 - Saída Ø75 mm - 33 m3/h
04615 - Ø 1400 - 30 m3/h/m2 - Saída Ø90 mm - 46 m3/h
04623 - Ø 1800 - 30 m3/h/m2 - Saída Ø125 mm - 76 m3/h
04624 - Ø 1800 - 40 m3/h/m2 - Saída Ø160 mm - 101 m3/h
04626 - Ø 2000 - 30 m3/h/m2 - Saída Ø125 mm - 94 m3/h
04650 - Ø 1200 - 40 m3/h/m2 - Saída Ø110 mm - 45 m3/h
04651 - Ø 1600 - 40 m3/h/m2 - Saída Ø140 mm - 80 m3/h
04652 - Ø 2000 - 40 m3/h/m2 - Saída Ø160 mm - 125 m3/h
05168 - 4 kg/cm2 - Ø 1.050 - 25 m3/h - Saída 75
05169 - 4 kg/cm2 - Ø 1.200 - 33 m3/h - Saída 75
05170 - 4 kg/cm2 - Ø 1.600 - 60 m3/h - Saída 110
05171 - 4 kg/cm2 - Ø 2.000 - 94 m3/h - Saída 125
05172 - 4 kg/cm2 - Ø 2.350 - 130 m3/h - Saída 140
05173 - Filtro Oslo
05174 - 4 kg/cm2 - Ø 1.200 - 45 m3/h - Saída 110
05176 - Filtro Oslo
05177 - Filtro Oslo
07436 - 4 kg/cm2 - Ø 1.400 - 46 m3/h - Saída 90
07438 - 4 kg/cm2 - Ø 1.800 - 76 m3/h - Saída 125
08693 - Ø 2350 - 30 m3/h/m2 - Saída Ø140 mm - 130 m3/h
08694 - Ø 2350 - 40 m3/h/m2 - Saída Ø200 mm - 175 m3/h
08704 - Ø 2500 - 30 m3/h/m2 - Saída Ø160 mm - 150 m3/h
08710 - Ø 3000 - 40 m3/h/m2 - Saída Ø250 mm - 282 m3/h
56935 - Ø 2.200 mm - 30 m3/h - Saída 140 mm - 114 m3/h
04616 - Ø 1400 - 40 m3/h/m2 - Saída Ø125 mm - 61 m3/h

Características / Especificações técnicas

• Filtro bobinado vertical de alto rendimento, fabricação em poliéster reforçado com fibra de vidro (totalmente anticorrosivo).
• Altura da camada filtrante elevada para melhor desempenho; disponibilizado com camadas filtrantes de 1200 mm e 1500 mm (opções indicadas).
• Placa de crepinas (opcional) para lavagem a ar com ranhuras de 0,5 mm; sistema de braços coletores com ranhuras de 0,3 mm.
• Conexão inferior para lavagem a ar incluída de série em modelos com placa de crepinas.
• Descarga inferior de areia disponível apenas no modelo Oslo com braços coletores.
• Temperatura máxima de funcionamento: 50ºC.
• Pressão de trabalho: opções 2,5 bar e 4 bar (especificadas conforme modelo).
• Testes e conformidade: Cumpre a Diretiva Europeia 97/23/CE (equipamentos sob pressão, seção 3 do artigo 3). Teste hidráulico à pressão de 1,5 × pressão máxima admissível. Cálculos de resistência e espessuras baseados nas normas BS-4994 e AD-Merkblatt N1.
• Partes internas e tubagem em PVC; placas de bocal em PP (polipropileno).
• Parafusaria em aço inoxidável AISI-316; juntas em EPDM.
• Manilhas (manholes) superiores e laterais: várias opções de diâmetros (Ø 225, Ø 400, Ø 500, Ø 600 conforme modelo/posição). Manhole superior Ø400 presente.
• Visor de nível (sight glass) em metacrilato disponível em Ø135 e Ø400 e pode ser instalado em diferentes posições para inspeção e controlo da expansão da camada durante a lavagem.
• Boca de saída/saídas conforme modelo (ex.: Ø75, Ø90, Ø110, Ø125, Ø140, Ø160, Ø200, Ø250 mm) conforme tabela de códigos.
• Sistema de fundo falso com placa de bocal para lavagem a ar: reduz consumo de água na lavagem e evita zonas de estagnação encontradas em modelos convencionais de braços coletores.
• Possibilidade de escolha pelo cliente de ligações, visores e manilhas; várias opções de diâmetros de ligação e purga disponíveis.
• Opções adicionais: painel de manómetros, purgas de ar superiores, conexões para lavagem a ar, pés em poliéster, revestimentos internos especiais (ex.: vinilester) fabricados sob encomenda conforme características do líquido a filtrar.
