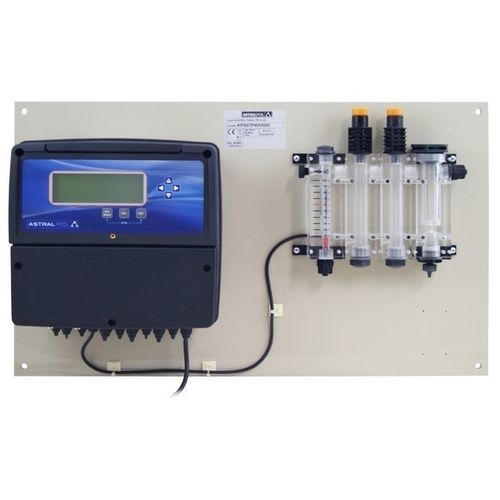

Quadro elétrico multifuncional 66175

programávelmodularpara piscina com skimmer

Descrição
Os painéis da gama Controller são sistemas de controlo totalmente equipados e montados, concebidos para aplicações de tratamento de água. A construção compacta e modular facilita a instalação, a colocação em serviço e a montagem rápida no local. As unidades são montadas em placas de PVC e estão disponíveis em várias dimensões conforme a sonda e a configuração selecionadas.

Características técnicas gerais

• Intervalos de medida disponíveis consoante a sonda selecionada.
• Intervalos de cloro livre: 0–2, 0–5, 0–10, 0–20 e 0–200 ppm.
• Intervalo de pH: 0–14.
• Intervalo ORP (redox): +/-1500 mV.
• Intervalo de temperatura: 0–50 ºC.
• Medição de cloro estável com baixa dependência do pH.
• Auto‑calibração disponível para todas as versões.
• Sinal de alarme por caudal de água insuficiente.
• Grau de proteção: IP65.
• Relés 250 V / 10 A para bombas doseadoras ou cloradores salinos.
• Saídas analógicas 4–20 mA para retransmissão de sinal ou comando de bombas proporcionais.
• Alimentação: 230 V / 50 Hz.
• Setpoints configuráveis e alarmes programáveis.
• Função de pausa da bomba durante calibração e para interromper o fluxo.
• Leitura e compensação automática da temperatura (PT100 opcional).
• Três modos de regulação do setpoint: On/Off, proporcional no tempo e proporcional por impulsos.
• Porta de comunicação RS485 para integração externa.

Componentes incluídos no conjunto

• Suporte de sonda em metacrilato com regulador de caudal, válvula de amostragem e sensor de caudal.
• Suporte de filtro e cartucho filtrante de 80 µm para entrada de água.
• Soluções padrão DPD para calibração.
• Acessórios de montagem e manual de instalação e instruções.
• Sensores conforme a versão selecionada.

Tabela de códigos
CÓDIGO | Descrição | Peças de reposição
66175 | Controller Cloro livre | Ver peças de reposição
66176 | Controller pH / ORP / Cloro livre | Ver peças de reposição
66177 | Controller pH / Cloro livre | Ver peças de reposição
66178 | Controller pH / Redox | Ver peças de reposição
66168 | Sonda pH / Cloro livre amperimétrica | Ver peças de reposição
66169 | Sonda pH / ORP / Cloro livre amperimétrica | Ver peças de reposição
66170 | Controller pH / ORP / Cloro livre / Cloro total amperimétrico | Ver peças de reposição


Características / especificações técnicas

• Marca: Astralpool.
• Série / modelo: Controller.
• Construção: montagens em placa de PVC; suporte de sonda em metacrilato.
• Proteção: IP65.
• Alimentação: 230 V / 50 Hz.
• Relés: 250 V / 10 A.
• Saída analógica: 4–20 mA.
• Comunicação: RS485.
• Intervalo de pH: 0–14.
• Intervalo ORP: +/-1500 mV.
• Intervalo de temperatura: 0–50 ºC (opção PT100 para compensação automática).
• Documentação incluída: manual de instalação, folheto do produto e manuais multilingues.
