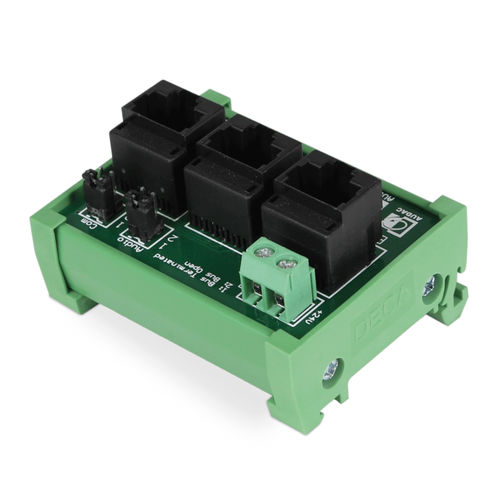

Módulo de interface passarela ARJ03P

em trilho DINRJ45

Caixa de junção O ARJ03P é um divisor RJ45 / caixa de junção que pode ser utilizado para ligar e dividir qualquer barramento de dados baseado em par entrançado que esteja ligado através de conectores RJ45. Um exemplo típico de aplicação é a expansão de barramentos de comunicação e transferência de áudio, em que vários dispositivos de entrada e/ou saída são ligados a uma única porta periférica num sistema de matriz. Outro exemplo típico é a aplicação de uma fonte de alimentação externa a um bus de comunicação, para alimentar o módulo remoto de entrada ou de saída quando a tensão de alimentação transferida se torna insuficiente devido aos longos comprimentos dos cabos. É constituída por três conectores RJ45, um "BUS IN" e outro "BUS OUT", para efetuar as ligações de entrada e de saída, enquanto o terceiro conetor permite a ligação do módulo de entrada ou de saída remota. Existem duas ligações em ponte para que os pares de comunicação (Pinos 4 e 5) e áudio (Pinos 7 e 8) possam ser terminados com a sua impedância caraterística (120 Ohm), para garantir uma comunicação clara e sem reflexos. É fornecido um conetor de bloco de terminais que permite ligar ao barramento uma fonte de alimentação externa (+24 V CC). Os +24 V CC estão disponíveis nos pinos RJ45 3 (+) e 6 (GND). A caixa de plástico inquebrável permite uma montagem fácil em calhas Mini DIN. Especificações técnicas Especificações do sistema Terminação de barramento - Áudio - 120 Ω Comunicação - 120 Ω Conectores - 3 x RJ45 1 x bloco de terminais Euro de 2 pinos (alimentação eléctrica) Características do produto Dimensões - 61 x 48 x 40 mm (L x A x P) Peso - 0,043 kg Montagem - Mini carril DIN Construção - Caixa de plástico inquebrável Cores - Verde
