Luminária técnica pendente BLTP

de LEDtriangularIP20

Visão geral do produto
BELLOWS SHAPES adapta o sistema linear BELLOWS em luminárias fechadas triangulares e hexagonais, disponíveis em versões pendente e de superfície. Com um perfil plissado escultórico e abertura de 2,5", estes elementos introduzem ritmo no plano do teto e funcionam como peças centrais arquitetônicas. Lentes difusas oferecem iluminação uniforme; distribuições ópticas disponíveis: Diffused, Batwing e Extra‑Wide Batwing. Opções incluem múltiplos pacotes de lúmens, drivers de alta eficiência, integração BIOS para suporte circadiano, conectividade PoE, branco regulável (2700–6500K) e 13 acabamentos.

Principais características

• Corpo: Alumínio
• Acabamento: Pintura eletrostática (13 acabamentos)
• Suspensão: Cabo de aço
• Cabo de alimentação: Trançado prateado
• Lente / Difusor: Lente acrílica opal (difusa)
• Drivers: Drivers eletrônicos HPF integrados para 120–277V e tensões regionais (347V/EU‑240V conforme aplicável)
• PoE: Integração via Power over Ethernet disponível
• BIOS: Integração BIOS disponível para iluminação circadiana (consultar fábrica)
• Branco regulável: 2700K–6500K
• Distribuições de luz: Diffused, Batwing, Extra‑Wide Batwing
• Lúmens entregues & LPW: Baseados em 4000K CRI 80+ (varia por pacote)
• Mecânica: Monta sobre J‑box padrão (por terceiros)
• Sistema de emergência integral (E1): 1,5 h (NA) / 3 h (UE). Sistema autocontido com inversor, baterias NiCad, indicador LED de carga e botão de teste (apenas NA); disponibilidade varia por região/configuração
• Aprovações: Classificação para ambientes úmidos (interno), ETL, CE, aterramento, adequado para montagem em superfícies inflamáveis, IP20
• Design: Pedido de patente de design US pendente
• Kits de reforço sísmico disponíveis (consultar fábrica)

Galeria / Visual

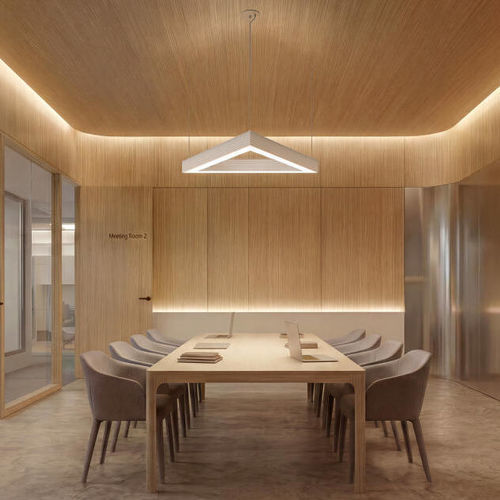

Disponível em formas fechadas triangulares e hexagonais derivadas da família BELLOWS; imagens demonstram versões Pendant e Surface e exemplos de instalação.

Downloads & Arquivos (disponíveis pelo fabricante)
Folha técnica, brochura, arquivos IES e LDT, arquivos BIM, dados PoE e BIOS, diagramas dimensionais, imagens do produto, dados de desempenho e guias de configuração (consultar downloads do fabricante para o conjunto completo).

Especificações técnicas

• Corpo: Alumínio
• Acabamento: Pintura eletrostática (13 acabamentos incluindo metálicos texturizados e opções de aspecto madeira)
• Suspensão: Cabo de aço (comprimentos/opções múltiplas)
• Alimentação: Cabo de alimentação trançado prateado; opções de alimentação e drivers para 120/277V, 240V e 347V (disponibilidade varia)
• Drivers: Drivers eletrônicos HPF integrados; dependentes de região/tensão
• Emergência: Opção de emergência integrada — 1,5 h (NA) / 3 h (UE) com inversor, baterias NiCad, indicador LED e botão de teste; não disponível em algumas configurações
• PoE: Integração Power over Ethernet disponível
• BIOS: Suporte para iluminação circadiana — consultar fábrica para integração e especificações
• Branco regulável: 2700K–6500K (selecionável; consultar fábrica para DT8/DALI)
• Lúmens entregues & Eficiência: Múltiplos pacotes; valores baseados em 4000K CRI 80+
• Reported L70 @25°C (77°F): > 60,000 h @ 2000 lumens/ft (6000 lumens/m); certas configurações reportam L70 superiores
• Estimated L70 @25°C (77°F): > 165,000 h @ 2000 lumens/ft (6000 lumens/m) (varia conforme configuração)
• Lente: Lente acrílica opal difusa; distribuições ópticas UD1 (Batwing) e UD4 (Extra‑Wide Batwing) conforme seleção
• Mecânica: Monta sobre J‑box padrão; kits de reforço sísmico disponíveis
• Aprovações: ETL, CE; classificado para local úmido; montagem em superfícies inflamáveis; IP20
• Design / Manutenibilidade: Substituição em campo da placa LED, driver e ópticas; consultar fábrica para documentação de manutenção
