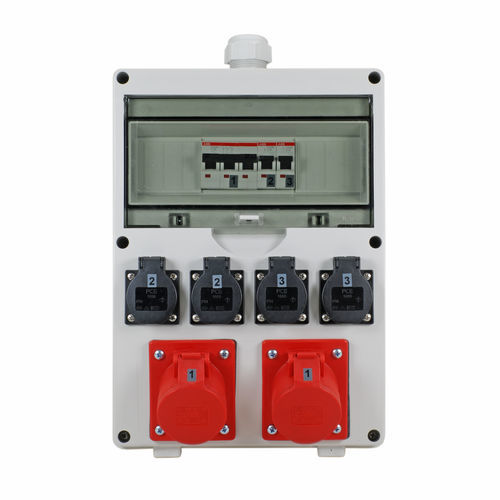

Painel de distribuição 0530x0002000

Informações do produto
Saída: 2 x CEE 16 A, 400 V~
4 x tomada 230 V~
Proteção: 1 x disjuntor 16 A, 3 polos, curva C; 2 x disjuntor 16 A, 1 polo, curva C

Características

• Caixa resistente a impactos em plástico ABS
• Projeto para montagem em parede
• Dispositivos de comutação sob tampa de policarbonato resistente a impactos e trancável
• Tomadas com tampas articuladas auto‑fechantes em poliamida 6 resistente a impactos
• Configuração: tomadas com tampas 4 x 16A/230V, 2 x 16A/400V
• Proteção (ABB): 1 x disjuntor 3 polos, 2 x disjuntores 1 polo
• Entrada de cabo via prensa‑cabos PG M32 na parte superior (tampa M32 na parte inferior)
• Made in Germany, 100% testado, número de série e relatório de ensaio disponíveis
• Garantia do fabricante de 5 anos
• Conforme BGI‑GUV‑I608 (K2)
• Grau de proteção: IP54

Informações de segurança e avisos
PERIGO: Choque elétrico por componentes energizados no equipamento.
Risco de choque elétrico por componentes energizados dentro do equipamento aberto durante manutenção e reparo.
Perigos ao trabalhar com o equipamento aberto por pessoal não qualificado.

• Os equipamentos só podem ser abertos, mantidos e reparados por eletricistas qualificados com equipamento de proteção individual. Para operadores (pessoal não qualificado) o equipamento deve permanecer sempre fechado.
• Todos os componentes dentro do equipamento só podem ser substituídos por eletricistas qualificados com equipamento de proteção individual.
• As cinco regras de segurança da eletrotécnica devem ser observadas.

Nota de manutenção
AVISO: Risco de incêndio devido a manutenção incorreta. O não controlo das ligações aparafusadas pode provocar incêndio de cabos no interior do equipamento. As verificações do binário de aperto das ligações aparafusadas devem ser efetuadas de acordo com a DGUV Regel 3 ou as normas nacionais aplicáveis (ver manual para manutenção e reparação do distribuidor / verificação das ligações aparafusadas).

Características / Especificações técnicas

• Tipo de produto: quadro de distribuição de parede PROFI
• Saídas: 2 x CEE 16 A (400 V), 4 x tomada 230 V
• Proteção: 1 x disjuntor 16 A 3 polos (C), 2 x disjuntor 16 A 1 polo (C)
• Material da caixa: plástico ABS (resistente a impactos)
• Material das tampas articuladas: poliamida 6 (auto‑fechante)
• Tampa de proteção: tampa trancável em policarbonato resistente a impactos para dispositivos de comutação
• Entrada de cabo: prensa‑cabos PG M32 em cima; tampa M32 em baixo
• Grau de proteção: IP54
• Norma / Conformidade: conforme BGI‑GUV‑I608 (K2)
• Fabricação: Made in Germany; 100% testado, número de série e relatório de ensaio disponíveis
• Garantia: garantia do fabricante de 5 anos
• Número do produto (ref. artigo): 0530x0002000
• GTIN / EAN: 4012096012528
