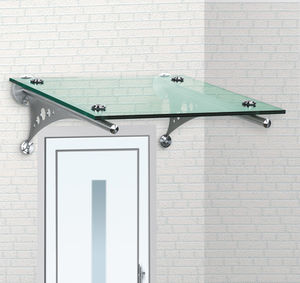

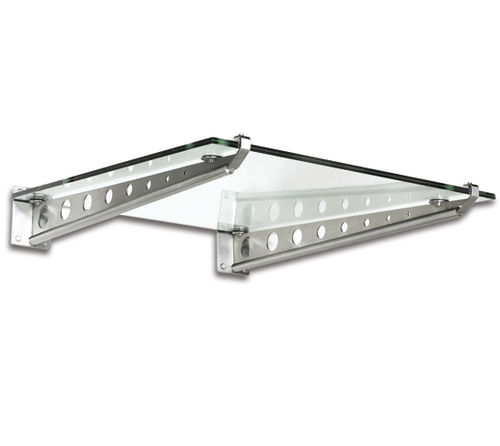

Cobertura para entrada BO 5211041

metálicaem vidroplana

- Dentro das dimensões máximas estabelecidas (ver quadro), a largura do dossel é variável. - É necessário: - Variedades (dimensões do vidro / número) - 1800 x 1200 mm (vidro semi-temperado) / 2 unidades / BO 5211041 - 2900 x 1200 mm (vidro semi-temperado) / 3 x BO 5211041 - 1400 x 1200 mm (flutuante) / 2 unidades / BO 5211041 - 2100 x 1200 mm (flutuante) / 3 unidades / BO 5211041 - Possibilidade de diferentes dimensões de cobertura - Oferta disponível a pedido. - Desenho: (t = espessura do material) 1 Braço de suporte t = 5 2 Tubo de suporte ø33.7 x 2 3 Elemento de receção de rosca ø30; H = 30 4 Contra-disco ø30; t = 5 5 Disco de suporte ø65; t = 5 6 Grampo frontal B = 30; t = 5 7 Grampo traseiro B = 30; t = 5 8 Tampa do tubo ø33.7; t = 7 9 Conector de parede H = 200; B = 140; t = 8 10 Pino roscado M 10 x 30 11 Arruela de borracha 30 x 20 x 3 12 Arruela de borracha E 65 Vidro modelo 1: - vidro semi-temperado: vidro de segurança laminado de 16 mm de 2 x 8 mm de vidro semi-temperado, película de PVB de 1,52 mm Modelo de vidro 2: - vidro float: 16 mm de vidro laminado de segurança de 2 x 8 mm de vidro float, película de PVB 1,52 mm
