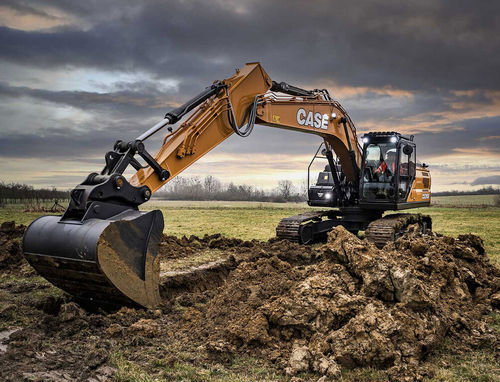

Escavadeira grande CX210E

de esteirascompactaconvencional

Visão geral Procura uma escavadora de 20 toneladas que prometa produtividade eficiente, maior versatilidade, potência mais limpa, operações confortáveis e seguras e fácil manutenção? A escavadora sobre lagartas CX210E faz parte da Série E da CASE. Disponível nas versões com lança monobloco e de duas peças, a CX210E utiliza um motor diesel turbo de 6 cilindros FPT NEF6 (F4HGE613Z*V) de 6 cilindros com turbocompressor, que desenvolve até 120,4 kW a 1800 min⁻¹ e tem um peso operacional de até 22,3 t. Especificações rápidas

• Peso operacional: até 22,3 t
• Potência do motor: 120,4 kW a 1800 min⁻¹

Equipamento de série — Motor

• FPT NEF6 (F4HGE613Z*V), motor diesel de 6 cilindros com turbocompressor
• Emissões de fase V
• Redução Catalítica Seletiva no Filtro (SCRoF)
• Catalisador de oxidação de diesel (DOC)
• Sem EGR
• Turbocompressor VGT
• Injeção eletrónica de combustível
• Sistema common rail de alta pressão
• Arranque em ponto morto
• Aquecimento automático do motor, paragem de emergência
• Pré-aquecimento por velas de incandescência
• EPF (Funcionalidade de Proteção do Motor)
• Filtragem de combustível de duas fases
• Filtro de ar de elemento duplo
• Filtro de óleo remoto
• Tampa verde para drenagem de óleo
• Intervalo de substituição de óleo do motor e filtros de combustível de 1 000 horas
• Sistema elétrico de 24 V
• Interruptor de desconexão da bateria
• Pacote de arrefecimento para temperaturas ambientes elevadas
• Indicadores externos de combustível e AdBlue
• Arrefecedor de combustível
• Filtro de combustível + pré-filtro de combustível com indicador de acumulação de água
• Válvula de corte de combustível
• Arranque em marcha lenta
• Radiador, arrefecedor de óleo, intercooler – grelha de proteção
• Bomba de reabastecimento

Equipamento de série — Sistemas de economia de combustível

• Modo Eco
• Marcha lenta automática
• Marcha lenta com um toque
• Desligamento em marcha lenta
• Controlo de binário da bomba (PTC)
• Controlo de economia da lança (BEC)
• Controlo de alívio de rotação (SRF)
• Controlo do curso do carretel (SSC)
• Regeneração de óleo da lança (BOR)

Equipamento de série — Sistema hidráulico

• Equilíbrio do controlo de caudal hidráulico
• Bombas hidráulicas controladas eletronicamente
• Circuito multifunções (martelo/alto caudal) com controlo proporcional elétrico (não disponível no CX210E Long Reach)
• Reforço automático de potência
• Alteração automática da velocidade de deslocamento
• 4 modos de trabalho selecionáveis
• Dispositivo de aviso de sobrecarga
• Comandos padrão ISO
• Predefinições da bomba auxiliar
• Seleção auxiliar controlada por interruptor
• Válvula auxiliar
• Indicador de restrição do filtro hidráulico
• Arrefecedor de óleo
• Intervalo de substituição do óleo hidráulico de 5 000 horas
• Intervalo de substituição do filtro hidráulico de 2 000 horas
• Preparação para engate rápido hidráulico
• Porta de abastecimento de fluido hidráulico com respirador de ar

Equipamento de série — Superestrutura

• Espelhos ISO
• Corrimão – acesso pelo lado direito
• Barreiras de proteção ISO
• Cabina com montagem isolada (fluido e mola)
• Olhais de elevação para contrapeso
• Tampa do depósito de combustível com fechadura, portas de serviço e caixa de ferramentas
• Câmara de segurança traseira e lateral

Equipamento de série — Posto do operador

• Proteção ROPS
• Proteção FOPS nível 2 OPG
• Cabina pressurizada
• Vidro de segurança temperado
• Janela dianteira com fecho de um toque
• Pára-sol e defletor de chuva
• Ar condicionado, aquecimento e desembaciamento com controlo automático
• Caixa de almoço e caixa térmica, suportes para copos e cinzeiro
• Luz interior do teto
• Consola com suspensão pneumática de baixa frequência multi-ajustável e banco aquecido inclinável com molas pneumáticas e amortecedor hidráulico de dupla ação
• Banco deslizante – 90 mm
• Cinto de segurança com deteção de fixação
• Apoios de braços ajustáveis
• Comandos por joystick de baixo esforço
• Cabina deslizante – 80 mm
• Sistema de seleção auxiliar
• Portaporta de entrada para dispositivos eletrónicos pessoais
• Monitor LED multifunções a cores (10”), com botões de silicone
• 22 idiomas selecionáveis para o monitor
• Sistema antirroubo (sistema de código de arranque)
• Tapete de piso de tipo dividido
• Tomada elétrica de 12 V
• Isqueiro de 24 V
• Janela direita de peça única
• 8 luzes de trabalho LED (2 no teto da cabina, 1 na lança esquerda, 1 na caixa de ferramentas, 4 ao redor)
• Limpador/lavador de pára-brisas
• Janela de teto transparente (Lexan) com pára-sol
• Compartimentos de arrumação
• Sistema de diagnóstico a bordo
• Alarme de viagem
• Rádio DAB+ com Bluetooth, antena e 2 altifalantes

Equipamento de série — Acessórios

• Lança de série de 5,7 m
• Lança de 2peças
• Lança de longo alcance de 8,7 m
• Braço de 2,94 m
• Braço de longo alcance de 6,4 m
• Tipos e nomes de acessórios armazenáveis no ecrã

Equipamento de série — Chassis

• Sapatas de aço com tripla ranhura de 600 mm
• Caixa de rolamentos da plataforma giratória com sobreposição total
• Corrente de articulação selada
• Pontos de amarração

Equipamento de série — Telemática

• Módulo SiteConnect e subscrição de 7 anos do myCASEConstruction com monitorização remota

Equipamento opcional (seleção)

• Pré-filtro do motor do tipo ciclónico
• Ventilador reversível
• Circuito da concha
• Circuito de baixo caudal, controlo proporcional
• Circuito de dupla ação com controlo proporcional elétrico (apenas no CX210E Long Reach)
• Contrapeso adicional de +500 kg (apenas no CX210E LC)
• Portas de amostragem de óleo hidráulico e do motor
• Sistema de lubrificação automática (não disponível no CX210E Long Reach)
• Braço opcional de 2,40 m
• Opções de proteção frontal da cabina (barras verticais OPG nível 1 e 2), kit de rede de proteção DIA
• Monitor CASE Maximum View - Visão de 270° com câmara adicional do lado esquerdo
• 12 luzes de trabalho LED Deluxe (apenas no CX210E Mono)
• Preparação para rotador basculante Steelwrist
• Várias larguras de sapatas (500 / 600 / 700 / 800 / 900 mm) e opções de guia de lagartas tripla, dependendo da configuração

Acessórios compatíveis (exemplos)

• Baldes para encaixe direto e engate rápido tipo G
• Baldes para encaixe direto ou engate rápido MultiFit
• Engate rápido hidráulico tipo G
• Engate rápido hidráulico MultiFit «S»

Características / Especificações técnicas

• Modelo: CX210E
• Série: CASE E-Series
• Peso operacional: até 22,3 t
• Motor: FPT NEF6 (F4HGE613Z*V), diesel turboalimentado de 6 cilindros
• Potência nominal: 120,4 kW a 1800 min⁻¹
• Nível de emissões: Fase V
• Lancas padrão: 5,7 m (padrão), 8,7 m (alcance longo)
• Comprimentos padrão do braço: 2,94 m (padrão), braço de alcance longo 6,4 m; braço opcional de 2,40 m
• Sistema hidráulico: bombas controladas eletronicamente, circuitos auxiliares multifuncionais, modos de trabalho selecionáveis, reforço automático de potência
• Chassis: corrente de elos selada, cuba do rolamento da plataforma giratória com sobreposição total, sapatas de aço com tripla ranhura (várias larguras disponíveis)
• Cabina do operador: ROPS/FOPS, cabina pressurizada, monitor LED a cores multifunções de 10", banco suspenso aquecido
• Telemática: módulo SiteConnect com 7 anos de subscrição do myCASEConstruction
• Intervalos de manutenção: intervalo de substituição do óleo do motor e do filtro de combustível a cada 1 000 horas; intervalo de 5 000 horas para a troca do óleo hidráulico; intervalo de 2 000 horas para a troca do filtro hidráulico
