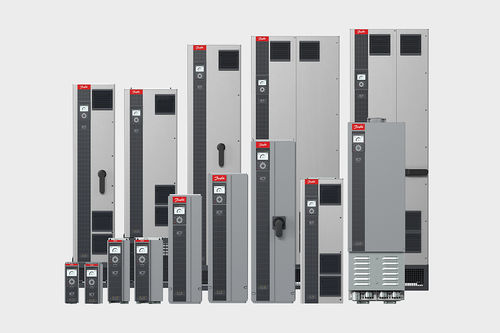

Inversor central IC7-HVACR

trifásicomodular

Visão geral
iC7-HVACR é um inversor de frequência de próxima geração concebido para sistemas HVAC e de refrigeração energeticamente eficientes em edifícios comerciais e industriais. Fornece plataforma de controlo modular, conectividade segura e monitorização avançada para instalações exigentes e integração Industrial IoT.

Resumo do produto
A família iC7-HVACR inclui inversores standard e uma variante ULH (Ultra Low Harmonic) para melhor mitigação de harmónicos. As unidades são adequadas para montagem em parede, em armário ou em piso e oferecem inteligência HVACR expandida com sensores opcionais, análises e ligações de campo seguras.

Tensão de alimentação e faixa de potência

• Inversores standard: 3 x 380-480 V AC — 1,1 – 710 kW
• Inversores Ultra Low-Harmonic (ULH): 3 x 380-480 V AC — 22 – 160 kW

Principais características

• Design compacto que reduz o espaço de instalação e a carga de arrefecimento
• Cibersegurança baseada em hardware (chip criptográfico) para transferência de dados encriptada fim a fim e proteção contra acessos não autorizados
• Funcionalidade específica HVACR com sensores adicionais, análises e conectividade preparada para o futuro
• Filtro EMC integrado para as categorias C1, C2 e C3
• Variantes ULH com THDi muito baixo (< 3–5%) para proteger equipamentos contra sobreaquecimento e avarias
• Portas Ethernet duplas ou RS485 integradas com suporte para BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP e Modbus RTU
• Safe Torque-Off (STO) até SIL3 / Performance Level e (PLe) como padrão
• Múltiplos sensores integrados com calibração para melhorar a precisão de controlo
• Arrefecimento por canal traseiro que remove até 90% das perdas de calor da sala elétrica para reduzir a procura de climatização
• Compatível com motores de indução (IM) e de íman permanente (PM)
• Monitorização baseada em condição (CBM) integrada para maximizar o tempo de atividade
• Suporte a modelos virtuais para simular o ambiente do inversor e reduzir riscos em upgrades

Variante ULH (Ultra Low Harmonic)
A variante ULH do iC7-HVACR fornece mitigação avançada de harmónicos para redes sensíveis e aplicações com limites rigorosos de distorção harmónica, melhorando a qualidade de energia e a vida útil dos equipamentos.

Notas de instalação e aplicação

• Otimizado para instalação em parede, em armário ou em piso
• Projetado para sistemas HVACR de edifícios comerciais e outros ambientes exigentes

Ecossistema digital & ferramentas

• Plataforma de controlo modular permite a expansão flexível de funcionalidades
• Compatível com MyDrive® Suite e MyDrive Insight para configuração, monitorização e análises

Benefícios

• Melhor eficiência energética e menores custos operacionais
• Redução de distúrbios harmónicos e conformidade com requisitos de qualidade de energia
• Maior cibersegurança e integração BMS segura
• Economia de espaço e redução da procura de arrefecimento através de design compacto e arrefecimento por canal traseiro
• Menores custos ao longo do ciclo de vida e maior duração do equipamento

Especificações técnicas

• Família de produto: iC7-HVACR (variantes standard e ULH)
• Tensão de alimentação: 3 x 380–480 V AC
• Faixas de potência: standard 1,1–710 kW; ULH 22–160 kW
• Desempenho harmónico: ULH THDi tipicamente < 3–5%
• EMC: filtro integrado para categorias C1, C2 e C3
• Conectividade: Ethernet duplo ou RS485; protocolos: BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Segurança funcional: Safe Torque-Off (STO) até SIL3 / PLe como padrão
• Arrefecimento: canal traseiro para redução de perdas térmicas na sala elétrica
• Segurança: chip criptográfico baseado em hardware para transferência de dados encriptada
• Sensores integrados: múltiplos sensores a bordo com suporte de calibração
