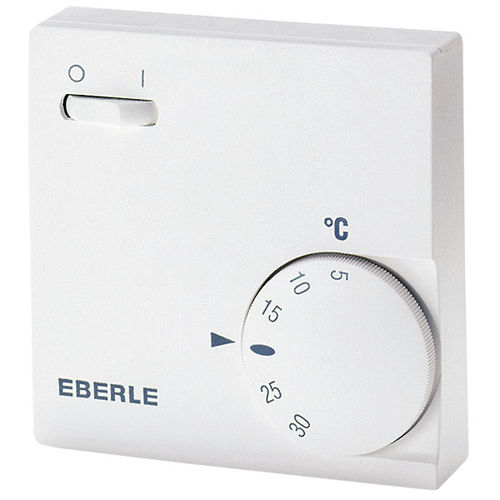

Este controlador eletrônico de temperatura é projetado para controlar a temperatura ambiente em conjunto com:
- Sistemas de aquecimento, por exemplo, aquecedores de água quente, aquecedores de convectores ou aquecimento do chão
- Troca de calor de refrigeração em combinação com tira de ligação e bombas de circulação de entrada adequadas
EDV-Nr..:
517 1241 51 102
Faixa de ajuste de temperatura
5 ... 30 ºC
Interruptor do aquecedor ON/OFF
1 pólo
Tensão de alimentação
230 V AC (195 ... 253 V) 50 Hz
Consumo de energia se o interruptor do aquecedor estiver desligado
0,5 W
Saída
Relé, mudar sobre o contato
Corrente de comutação
AC 10 mA ... 5 A cosϕ = 1; 10 mA... 4 A cosϕ = 0,6
Algoritmo de controle
Controlador proporcional (PI) (semelhante ao contínuo através de PWM)
Diferencial de temperatura de comutação
~ 0,5 °C
Sensor de temperatura: Sensor remoto (opcional)
interno Tipo F 193 720 ou F 190 021 (pode ser ampliado até 50 m)
Limitação de alcance
dentro do mostrador
Grau de protecção do invólucro
IP 30
Classe de segurança
II
Temperatura ambiente
0 ... 40 ºC
Temperatura de armazenamento
-25 ... 70 ºC
Dimensões
75 x 75 x 25,5
- Este controlador electrónico de temperatura foi concebido para controlar a
temperatura ambiente em conjunto com:
- Sistemas de aquecimento, por exemplo, aquecedores de água quente, aquecedores de convectores ou piso
aquecimento
- Troca de calor de resfriamento em combinação com a tira de conexão
e bombas de circulação de entrada adequadas
- PWM-output (TPI)
- Mudança de relé sobre o contato
- Interruptor de aquecimento (em espera, o controlador permanece na rede, a carga será
desligado)
- Adequado para a aplicação com a tira de ligação para aquecimento/
resfriamento
---
