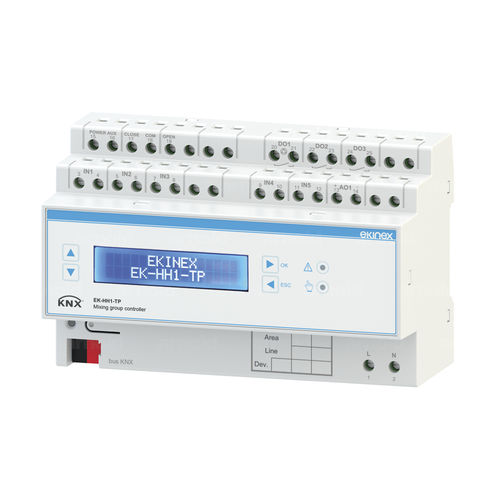

Regulador de aquecimento em trilho DIN EK-HH1-TP

de arrefecimentopara bomba de calor

Dispositivo de bus KNX para o controlo de um grupo de mistura. Controlo de um servomotor para válvula misturadora (3 pontos flutuantes ou com sinal de 0-10 V). Comando de uma bomba de circulação. Aquisição de temperaturas de entrada e retorno (fluido de transporte) e temperatura externa (ar). Regulação da temperatura de afluência do fluido de transporte com modos de regulação seleccionáveis separadamente para aquecimento e arrefecimento. Dispositivo particularmente adequado para aplicações de aquecimento e arrefecimento por chão radiante ou tecto em combinação com termóstatos de ambiente com sensor integrado de temperatura e humidade. Montagem em quadro de distribuição sobre calha EN 60715 (8 unidades modulares, cada uma de 18 mm). Para ser utilizado em instalações KNX para a automação de casas e edifícios. 1 saída TRIAC (FECHADO / COM / ABERTO) para servomotor de 3 pontos flutuantes (com entrada POWER AUX para alimentação de servomotor a 24 Vac ou 230 Vac) 1 saída (AO1) para servomotor com sinal de controle 0-10 V 1 saída de relé SPST (DO1) para controle da bomba de circulação 2 saídas de relé SPST (DO2, DO3) para funções adicionais 3 entradas analógicas (IN1, IN2, IN3) para sensores de temperatura passivos (NTC 10 kΩ a 25 °C) 2 entradas configuráveis (IN4, IN5) como analógicas (para sensores de temperatura passivos NTC 10 kΩ a 25 °C) ou digitais (para contactos de potencial livre) Alimentação a partir do bus e fonte de alimentação auxiliar 230 Vac 50/60 Hz Duas funções lógicas com 16 objetos cada Gestão de alarmes de sobretemperatura (aquecimento) e subtemperatura (arrefecimento) Gestão de alarmes por sensor de condensação Display alfanumérico e teclado de membrana para monitorização dos parâmetros de funcionamento e modificação de um subconjunto de parâmetros de controlo
