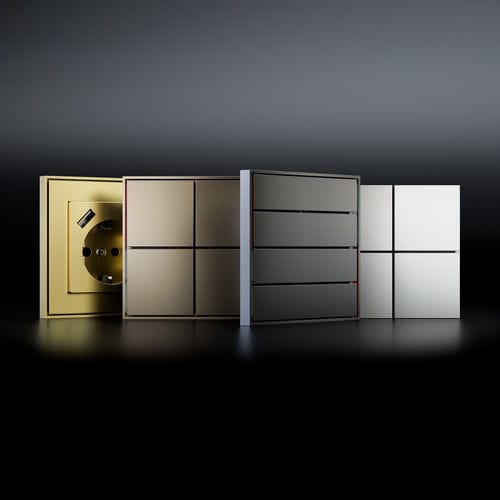

Interruptor com botão de pressão FF OMNIA

de sobrepormetálicocontemporâneo

Os dispositivos da série Ekinex® FF OMNIA são botões de baixa voltagem 5-24 Vdc de contacto seco (modelo EK-ED2-NC-...) ou de dreno aberto (modelo EK-ED2-NB-...) para o controlo on/off de consumidores, luminárias, controlo de accionamentos motorizados ou cenas e outras funções de controlo, por exemplo, para o acionamento de relés na parte traseira ou em caixas de derivação. Os dispositivos estão equipados com 8 saídas e 8 entradas para acionar os LEDs integrados. As saídas de baixa tensão permitem uma ampla compatibilidade com muitos sistemas de controlo. Os aparelhos são concebidos para montagem embutida na parede, adequados para aplicações residenciais. Integram-se perfeitamente com os elementos estéticos da série Ekinex® FF. Dados técnicos Fonte de alimentação LED: 5-24 Vdc Tensão de contacto: 3,3-24 Vdc Contacto seco Corrente máxima de contacto: < 50mA (200mA para EK-ED2-NB) Corrente de pilotagem do LED: ajustável através de dip-switch Elementos de controlo e sinalização: 8 botões físicos, 8 LEDs brancos Ligação física através de cabos planos pré-montados ou placa traseira com adaptador (a aparafusar na parte traseira do painel) e contactos de mola Exemplos de utilização: 1) Ligação com interfaces universais equipados com entradas e saídas digitais 2) Ligação de uma série de relés de impulso (díodo de proteção não fornecido) 3) Ligação "plug-and-play" de entradas e saídas com interface Crestron C2N-UNI8IO Temperatura de funcionamento: - 5 ... + 45°C Temperatura de armazenamento: - 25 ... + 55°C Temperatura de transporte: - 25 ... + 70°C Humidade relativa: 95% sem condensação Caixa de plástico Design de montagem embutida Grau de proteção IP20 (luminária instalada) Classificação climática 3K5 e classificação mecânica 3M2 (de acordo com a norma EN 50491-2) Grau de poluição 2 (de acordo com a norma IEC 60664-1)
