Gradil CHAMPION D.M.

de tela soldadapara campo ou quadra esportivamodular

Descrição

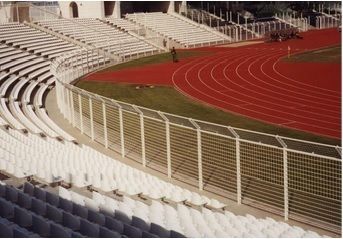

Vedação projetada de acordo com as normas de segurança vigentes para construção e exploração de instalações desportivas. Conforme UNI EN 13200-3. A vedação Champion D.M. é constituída por painéis modulares, monolíticos e sem juntas de malha electrosoldada e por montantes IPE 100. A solidez garante a proteção e segurança do campo de jogo, mantendo boa visibilidade para os espetadores. Disponível com ou sem painel inferior (offendicola).

Painel superior

• Material: Aço ao carbono UNI EN 10025 S235JR
• Altura: 1174 mm; largura: 1995 mm
• Abertura da malha: 124 x 100 mm
• Elementos horizontais: barra chata 25×3 mm
• Elementos verticais: barra redonda Ø 5 mm
• Molduras verticais em barra chata 25x3 mm, perfuradas para ancoragem ao montante
• Trave superior: perfil em U 50x50x50 mm esp. 3 mm

Painel inferior

• Material: Aço ao carbono UNI EN 10025 S235JR
• Altura: 933 mm; comprimento: 1995 mm
• Abertura da malha: 124 x 50 mm
• Elementos horizontais: barra chata 25×3 mm
• Elementos verticais: barra redonda Ø 5 mm
• Molduras verticais em barra chata 25x3 mm, perfuradas para ancoragem ao montante

Painel inferior (offendicola)

• Material: Aço ao carbono UNI EN 10025 S235JR
• Altura: 540 mm
• Abertura da malha: 124 x 100 mm
• Elementos horizontais: barra chata 25×3 mm
• Elementos verticais: barra redonda Ø 5 mm
• Molduras em barra chata 25x3 mm, perfuradas para ancoragem ao montante
• Trave superior do painel: tubo quadrado 35×35 mm espessura 3 mm

Montantes

• Material: Aço ao carbono UNI EN 10025 S235JR
• Perfil do montante: IPE 100
• Altura: 2550 mm (ou configuração 2630+560 mm)
• Perfurados para engate dos painéis e para aterramento da vedação

Elementos de fixação

• Material: aço inoxidável AISI 304
• Sistema anti-roubo: TTQST M 10×30 cor preta (sob consulta)

Revestimento

• Galvanização a quente segundo UNI EN ISO 146

Medidas padrão

• Dimensões padrão dos painéis e montantes conforme ficha técnica do produto (largura do painel: 1995 mm; alturas dos painéis como especificado para superior, inferior e painel inferior; montantes: 2550 mm ou 2630+560 mm)

Características / Especificações técnicas

• Conformidade: UNI EN 13200-3
• Tipo de painel: malha electrosoldada, modular e monolítica
• Material principal: Aço ao carbono UNI EN 10025 S235JR
• Aberturas de malha: 124x100 mm (painel sup.), 124x50 mm (painel inf.), 124x100 mm (painel inferior)
• Elementos horizontais: barra chata 25×3 mm
• Elementos verticais: barra redonda Ø 5 mm
• Molduras verticais: barra chata 25x3 mm perfurada para ancoragens
• Trave superior (painel sup.): perfil em U 50x50x50 mm esp. 3 mm
• Trave superior (painel inferior): tubo quadrado 35×35 mm espessura 3 mm
• Montante: perfil IPE 100
• Alturas disponíveis dos painéis: 1174 mm (sup.), 933 mm (inf.), painel inferior 540 mm
• Montantes: altura 2550 mm ou alternativa 2630+560 mm
• Elementos de fixação: aço inox AISI 304; sistema anti-roubo opcional TTQST M 10×30
• Acabamento: galvanização a quente segundo UNI EN ISO 146
