Pisograma em concreto CHECKERBLOCK

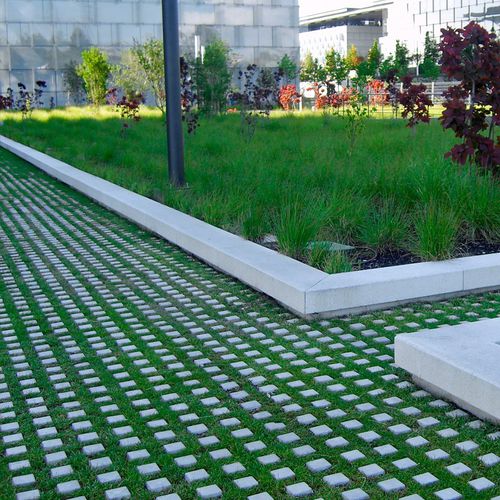

Um sistema de pavimentação em grelha composto por lajes perfuradas, em betão e com formato quadrado de 45 x 45, que funciona como uma base semivegetativa em superfícies horizontais ou inclinadas. O Checkerblock é adequado para a plantação de tapetes de relva em ambientes urbanos, impedindo a formação de poças e protegendo-os da erosão causada pela passagem de peões e pela presença ocasional de veículos ligeiros. A geometria quadrada de cada peça assume a forma de uma malha que contém 9 pavimentos, cada um com 7,5 cm de largura, ligados por nervuras de betão que ficam ocultas sob a vegetação. A sua secção transversal permite o desenvolvimento e crescimento ótimos da relva, que coloniza os espaços vazios em diferentes proporções de relvado. Devido à sua elevada capacidade de drenagem, mantém o ciclo natural da água da chuva, re-injetando-a nas águas subterrâneas. Lajes de betão prensado, com 20% de agregados reciclados, no formato de 45 x 45 cm e 10 cm de espessura, com uma textura fina, lisa e antiderrapante e cor cinzenta. Combate a erosão do solo causada pelo tráfego, pela água e pelos efeitos do vento, e evita o deslocamento da vegetação, proporcionando uma excelente drenagem através dos seus orifícios. Área permeável de 37% e capacidade de drenagem de 13 500 mm/h. As lajes são colocadas sobre um leito de areia compactada com uma espessura de 4-6 cm, que, por sua vez, é espalhado sobre um leito de solo nivelado e compactado a 95% (UNE 103-501-94). Em seguida, é preenchido com solo arável antes da sementeira, ou apenas com areia. Adequado tanto para tráfego pedonal como para tráfego rodoviário ligeiro a médio.
