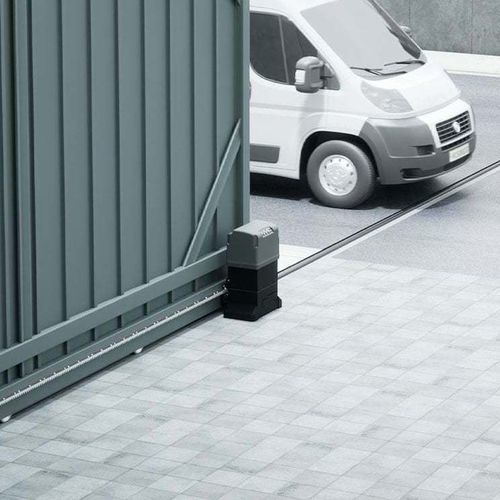

Automatismo para portão de correr 746 C & 844 C

Visão geral

• Motorredutores FAAC renovados com unidade eletrônica integrada E781S LC que oferece níveis de regulação de velocidade, duas entradas dedicadas para bordas de segurança (NC ou 8,2 kΩ) e conectividade Bus2Easy.
• Controlo de motor em malha fechada com encoder de alta resolução para rampas de aceleração/desaceleração mais suaves, otimização da força, redução do consumo e sensibilidade ajustável à deteção de obstáculos.
• Compatibilidade: Compatível com a plataforma Simply Connect e com a tecnologia de rádio FDS.
• Funcionalidade de baixo consumo em standby: a E781S LC suporta modo de baixo consumo em standby conforme a Diretiva Ecodesign 2009/125/CE e o Regulamento UE 2023/826. O modo pode ser ativado/desativado no menu da placa e ativa‑se automaticamente após inatividade (<0,5 W padrão; 2 W quando ligado ao Simply Connect).

Desempenho chave

• Peso máximo da folha: 400–600 kg (746 C) / 1.800 kg (844 C)
• Comprimento máximo de uma única folha: 40–50 m (746 C) / 40 m (844 C)
• Velocidade máxima: 9,6–12 m/min (variantes 746 C) e 9,6 m/min (844 C)
• Uso previsto: Industrial / Comercial / Residencial — operação contínua

FAAC 746 C — Dados técnicos
Parâmetro | 746 C Z16 | 746 C Z20
Tensão de alimentação | 220–240 V~ @50/60 Hz | 220–240 V~ @50/60 Hz
Potência máxima | 350 W | 350 W
Pinhão | Z16 Módulo 4 | Z20 Módulo 4
Binário máximo no arranque | 466 N | 372 N
Força máxima de empuxo | 830 N | 665 N
Peso máximo da folha | 600 kg | 400 kg
Velocidade máxima da folha | 9,6 m/min | 12 m/min
Comprimento máximo da folha | 40 m | 50 m
Espaço de paragem | 30 mm | 30 mm
Tipo de uso | Industrial/Comercial/Residencial | Industrial/Comercial/Residencial
Frequência de uso | Uso contínuo | Uso contínuo
Grau de protecção | IP44 | IP44
Temperatura ambiente | −20 °C – +55 °C | −20 °C – +55 °C
Condensador de arranque | 12,5 µF | 12,5 µF
Protecção térmica | Rearme automático 120 °C | Rearme automático 120 °C
Pressão sonora (LpA) | ≤ 70 dB(A) | ≤ 70 dB(A)
Óleo | Fornecido pela FAAC | Fornecido pela FAAC
Peso do motorredutor | 16,2 kg | 16,5 kg
Código do artigo | 109745 | 109746

FAAC 844 C — Dados técnicos
Parâmetro | 844 C Z16
Tensão de alimentação | 220–240 V~ @50/60 Hz
Potência máxima | 680 W
Pinhão | Z16 Módulo 4
Binário máximo no arranque | 606 N
Força máxima de empuxo | 1300 N
Peso máximo da folha | 1800 kg
Velocidade máxima da folha | 9,6 m/min
Comprimento máximo da folha | 40 m
Espaço de paragem | 30 mm
Tipo de uso | Industrial/Comercial/Residencial
Frequência de uso | Uso contínuo
Grau de protecção | IP44
Temperatura ambiente | −20 °C – +55 °C
Condensador de arranque | 18 µF
Protecção térmica | Rearme automático 120 °C
Pressão sonora (LpA) | ≤ 70 dB(A)
Óleo | Fornecido pela FAAC
Peso do motorredutor | 16,9 kg
Código do artigo | 109925

Características / especificações técnicas

• Modelos: FAAC 746 C (variantes Z16, Z20) e FAAC 844 C (Z16)
• Alimentação: 220–240 V~ @50/60 Hz
• Potência máx.: 350 W (746 C), 680 W (844 C)
• Pinhões: Z16 Módulo 4, Z20 Módulo 4 (746 C Z20)
• Força e binário: valores por modelo (ver tabela acima)
• Peso máximo da folha: até 600 kg (746 C), até 1.800 kg (844 C)
• Comprimento/velocidade máx. da folha: até 50 m / 12 m/min dependendo da variante
• Espaço de paragem: 30 mm
• Grau de protecção: IP44 — temperatura de operação −20 °C a +55 °C
• Condensador de arranque: 12,5 µF (746 C), 18 µF (844 C)
• Protecção térmica: Rearme automático a 120 °C
• Pressão sonora: ≤ 70 dB(A)
• Lubrificação: banho de óleo fornecido pela FAAC para operação silenciosa e aumento da vida útil
• Unidade de controlo: E781S LC (display/botões, encoder de alta resolução, 2 entradas para borda de segurança, 2 saídas programáveis)
• Conectividade: Bus2Easy, compatível com Simply Connect e tecnologia radio FDS
• Consumo em standby: <0,5 W (modo LC), 2 W se ligado ao Simply Connect (se LC ativado)
