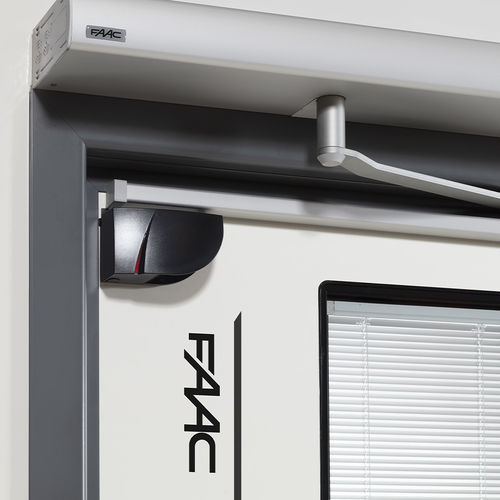

Automatismo para porta basculante HERMETIC

Visão geral

• Estas portas batentes automáticas, manuais ou semi-automáticas, de folha simples ou dupla, são projetadas para ambientes que exigem controlo da contaminação bacteriana e desempenho de estanqueidade.
• Compatíveis com sistemas pré-fabricados, podem ser instaladas em paredes padrão; disponíveis em versões padrão, estanque ou hermeticamente seladas.
• O funcionamento pode ser manual ou automático, utilizando componentes eletromecânicos com sistemas de controlo, regulação e monitorização configuráveis conforme os requisitos da aplicação.

Armação da porta
A armação, ajustável em três lados, é composta por dois elementos: o perfil da armação e o perfil do subarmação em alumínio extrudido e/ou aço inoxidável de grande raio. No interior do perfil da armação existem ranhuras para alojar a vedação de fricção que o liga ao perfil do subarmação. Foi concebida uma ranhura interna específica para fixação; essa ranhura é fechada por uma junta em rasgo, alinhada com o perfil da armação.

Folha
A folha é constituída por perfis em alumínio extrudido moldados com cantos largos e arredondados, concebidos para acomodar fechaduras especiais. A parte inferior da folha foi projetada para receber um perfil de vedação contra correntes de ar. Nas portas FHE, os perfis da folha sobrepõem o painel; painéis rebaixados estão disponíveis mediante pedido para casos especiais.

Descrição técnica — Atuador de porta batente A952

• Tensão de alimentação 100-240 V~ - 50/60 Hz
• Potência máxima 190 W
• Potência em espera 7,3 W
• Frequência de utilização 100%
• Motor elétrico Motor alimentado a 36 V
• Carga máxima de acessórios incluindo fechadura elétrica 1,2 A - 24 V
• Dimensões (CxLxA) 715 x 150 x 74 mm
• Peso 12 Kg
• Funcionamento em caso de corte de energia Abertura manual empurrar/puxar - Fecho por mola
• Ângulo máximo de abertura da folha 100° ÷ 125°
• Tempo de abertura e fecho 4 - 10 s (ajustável)
• Tempo de pausa 0 - 30 s
• Tempo de pausa nocturna 0 ÷ 90 s
• Encoder De série
• Monitorização do sensor de proteção (EN16005) De série (pode ser excluído)
• Movimento de baixa energia (EN16005) De série (pode ser excluído)
• Temperatura ambiente de funcionamento -20°C ÷ +45°C
• Classe de protecção IP30
• Conformidade normativa EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2

Modelos / Código do artigo
Modelo — Código do artigo
FHE-HSA Porta batente automática estanque — 105145
FHE-HSM Porta batente manual estanque — 105146
FHE-HHA Porta batente automática estanque — 105147
FHE-HM Porta batente manual não estanque — 105148
FHE-HA Porta batente automática não estanque — 105149

Características / Especificações técnicas

• Produto: Swing Hermetic Entrance (opções herméticas para hospitais e ambientes estéreis)
• Versões disponíveis: manual, automática, semi-automática; folha simples ou dupla; standard, estanque ou hermética
• Armação: ajustável em três lados; perfil armação + perfil subarmação em alumínio extrudido e/ou aço inoxidável arredondado; ranhuras internas para vedação de fricção e fixação; junta alinhada ao perfil
• Folha: perfis em alumínio extrudido moldados com cantos largos; predisposição para fechaduras especiais; perfil inferior projetado para vedação; nas portas FHE os perfis da folha sobrepõem o painel (painéis rebaixados disponíveis a pedido)
• Atuador recomendado: A952 — alimentação 100-240 V~, potência máx. 190 W, espera 7,3 W, motor 36 V
• Dimensões A952: 715 x 150 x 74 mm; peso 12 kg
• Carga de acessórios: até 1,2 A a 24 V (incluindo fechadura elétrica)
• Características operacionais: utilização contínua (100%), operação manual em caso de corte com fecho por mola, ângulo de abertura 100°–125°, tempo de abertura/fecho ajustável 4–10 s, tempo de pausa 0–30 s, pausa nocturna até 90 s
• Segurança & controlo: encoder de série; monitorização do sensor de protecção e movimento de baixa energia conforme EN16005 (podem ser excluídos)
• Ambiente / protecção: temperatura de funcionamento -20°C a +45°C; classe de protecção IP30
• Conformidade regulatória: EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2
