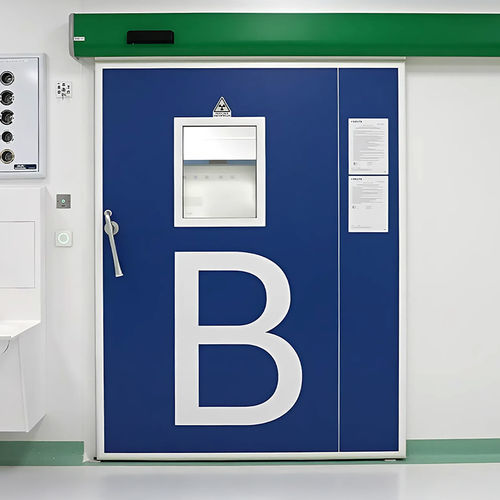

Porta de entrada FHE

metálicaem vidrode correr

Visão geral

• Portas deslizantes de uma ou duas folhas, automáticas ou manuais, concebidas para ambientes que exigem controlo de contaminação bacteriana e fechos estanques ou herméticos.
• Adequadas para instalação em sistemas pré-fabricados e paredes standard. Disponíveis em duas configurações principais: estanque ao ar e hermética.

Versões

• Versão estanque (FHE-SSA / FHE-SSM): vedações verticais apoiam-se em perfis verticais do aro enquanto as vedações superior e inferior deslizam ao longo do perfil horizontal e da superfície do piso para garantir o fecho estanque.
• Versão hermética (FHE-SHA / FHE-SHM): a folha efetua um movimento combinado de deslizamento, subida e entrada durante o fecho final para comprimir as vedações perimetrais e alcançar um fecho hermético completo (até 20 mm de curso vertical e cerca de 45° de inclinação no fecho final), possibilitado pelo desenho do suporte e da guia do carro sem atuadores adicionais.

Funcionamento

• Disponível para funcionamento automático com acionamentos eletromecânicos e sistemas de controlo, regulação e monitorização adequados à aplicação.
• Também disponível para funcionamento manual com pegas.
• As configurações automáticas podem integrar dispositivos de segurança e monitorização em conformidade com os regulamentos aplicáveis.

Unidade de acionamento A1400 AIR

• Tensão de alimentação 220–240 V~ 50/60 Hz
• Potência máxima 140 W
• Potência em standby 3 W
• Frequência de uso 100% (contínuo)
• Largura máxima da folha 65 mm
• Motor elétrico 36 V com encoder
• Carga máx. acessórios 1 A — 24 V
• Tipo de tração correia dentada
• Velocidade abertura/fecho 10–60 cm/s (folha única); 20–120 cm/s (duas folhas)
• Ajuste abertura parcial 5%–95% do total
• Tempo de pausa 0–30 s ou função poupança de energia
• Tempo pausa nocturna 0–240 s
• Encoder fornecido de série
• Monitorização do sensor de proteção (EN16005) de série (pode ser excluída)
• Movimento de baixa energia (EN16005) de série (pode ser excluído)
• Temperatura ambiente de funcionamento −20°C a +55°C
• Classe de proteção IP23 (uso interior)
• Conformidade regulatória EN 16005; EN 13489-1; EN 13489-2; EN 60335-1; EN 60335-2; EN ISO 12100; EN 61000-6-2; EN 61000-6-3

Modelos / Códigos de artigo

• FHE-SSA — Porta deslizante automática estanque — 105141
• FHE-SSM — Porta deslizante manual estanque — 105142
• FHE-SHA — Porta deslizante automática hermética — 105143
• FHE-SHM — Porta deslizante manual hermética — 105144

Exemplo de instalação / Galeria
Instalações exemplos mostram a montagem típica, integração com paredes pré-fabricadas e o aspeto final em ambientes estéreis ou controlados.

Especificações técnicas

• Série: FHE (modelos FHE-SSA, FHE-SSM, FHE-SHA, FHE-SHM)
• Duas configurações: estanque e hermética (fecho hermético final com até 20 mm de curso vertical)
• Acionamento: automático (A1400 AIR com motor 36 V e encoder, tração por correia dentada) ou manual
• Dados elétricos A1400 AIR: 220–240 V~ 50/60 Hz; máx. 140 W; standby 3 W; funcionamento contínuo
• Velocidade abertura/fecho: 10–60 cm/s (folha única), 20–120 cm/s (duas folhas); abertura parcial 5%–95%
• Carga acessórios: 1 A — 24 V; encoder incluído; IP23 (interior)
• Temperatura de funcionamento: −20°C a +55°C
• Em conformidade com as normas EN aplicáveis, incluindo EN 16005 e as séries EN 13489 / EN 60335
