Célula fotoelétrica de proteção XP 20 D

de segurançapara controle de acessopara porta automática

Visão geral do produto

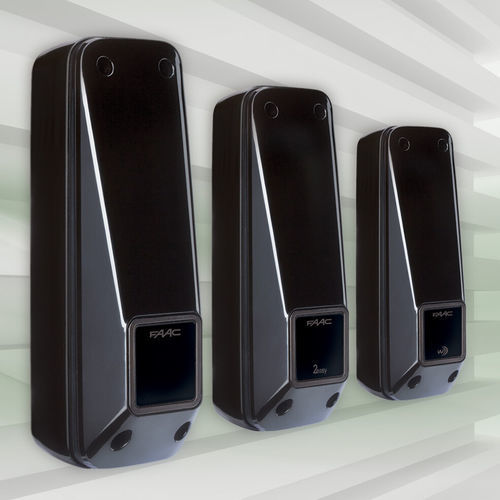

O par de fotocélulas murais orientáveis XP 20 D é composto por um emissor e um receptor infravermelhos modulados que fornecem um feixe de deteção com alcance nominal até 20 m. A obstrução do feixe altera o estado do receptor, permitindo a deteção fiável de obstáculos em portões e cancelas.

Versões

• XP 20 D: Sistema com alimentação convencional de 24 V para emissor e receptor.
• XP 20B D: Sistema BUS 2easy que utiliza apenas dois fios de 24 V não polarizados; permite a instalação de até 16 pares no mesmo sistema; inclui proteção contra interferências de fontes de luz externas (ex.: faróis LED de veículos).
• XP 20W D: Receptor com alimentação 12–24 V; o emissor pode ser alimentado por 12–24 V ou por bateria (3 V CR2, não incluída), evitando a necessidade de cabear até ao emissor; canais selecionáveis permitem instalar até 4 pares e fornecem proteção contra interferências de luz externa.

Emissor & receptor
Par emissor/receptor infravermelho modulado. A modulação melhora a imunidade à luz ambiente. O par deteta a interrupção do feixe e é concebido para montagem mural.

Ajuste & montagem
A fotocélula monta-se numa suporte giratório com lente de alto desempenho para otimizar a eficiência do feixe em qualquer direção. O suporte giratório pode ser bloqueado com um fecho de rotação de encaixe rápido (removível com uma chave de fendas, se necessário). Ajuste horizontal de -90° a +90° e tolerâncias de autoalinhamento integradas facilitam a instalação.

Especificações técnicas (tabela)
ESPECIFICAÇÕES TÉCNICAS | XP 20 D | XP 20B D | XP 20W D
Tensão de alimentação : 24V DC / 24V AC | via BUS 2easy, dois fios 24V não polarizados DC | Rx: 12-24V AC/DC; Tx: 12-24V AC/DC ou alimentado por bateria (3 V CR2 - não incluída)
Alcance nominal : 20 m | 20 m | 20 m
Tipo de instalação : montagem em parede | montagem em parede | montagem em parede
Dimensões (LxAxP) : 41 x 130 x 42 mm | 41 x 130 x 42 mm | 41 x 130 x 42 mm
Ângulo de ajuste horizontal : -90° +90° | -90° +90° | -90° +90°
Ângulo de autoalinhamento : ±7° (20 m) ±13,5° (5 m) | ±7° (20 m) ±13,5° (5 m) | ±7° (20 m) ±13,5° (5 m)
Tempo de deteção de obstáculos : 13 ms | 20 ms | 40 ms
Corrente absorvida : Rx (30 mA) + Tx (20 mA) | Rx (10 mA) + Tx (10 mA) | Rx (30 mA) + Tx (40 mA com bateria ou 5 mA a 24V DC)
Grau de proteção : IP54 | IP54 | IP54
Capacidade máxima de contacto : 60 VA / 24 W (XP 20 D) | — | —
Temperatura de funcionamento : -20°C ÷ +55°C | -20°C ÷ +55°C | -20°C ÷ +55°C
Notas sobre capacidade do sistema : Possibilidade de instalar até 16 pares no mesmo sistema (XP 20B D); até 4 pares (XP 20W D)

Aplicações & vantagens
Adequado para deteção de segurança em portões e cancelas automatizadas. Opções de cabeamento selecionáveis (convencional, BUS 2easy, emissor sem fios/por bateria) para adaptar-se a diferentes restrições de instalação: BUS 2easy reduz o cabeamento para acessórios em cascata; emissor a bateria evita obras civis para emissores remotos.

Características técnicas

• Modelo: XP 20 D (também disponível como XP 20B D e XP 20W D)
• Alcance nominal: 20 m
• Instalação: montagem em parede
• Dimensões: 41 x 130 x 42 mm
• Ajuste horizontal: -90° a +90°
• Autoalinhamento: ±7° aos 20 m; ±13,5° aos 5 m
• Tempo de deteção de obstáculos: XP 20 D = 13 ms; XP 20B D = 20 ms; XP 20W D = 40 ms
• Alimentação: XP 20 D = 24V DC/AC; XP 20B D = BUS 2easy dois fios 24V DC (não polarizados); XP 20W D = Rx 12–24V AC/DC, Tx 12–24V AC/DC ou bateria (3 V CR2, não incluída)
• Corrente absorvida: XP 20 D Rx 30 mA + Tx 20 mA; XP 20B D Rx 10 mA + Tx 10 mA; XP 20W D Rx 30 mA + Tx 40 mA (bateria) / 5 mA a 24V DC
• Grau de proteção: IP54
• Capacidade máxima de contacto (XP 20 D): 60 VA / 24 W
• Temperatura de funcionamento: -20°C a +55°C
• BUS 2easy suporta até 16 pares no mesmo sistema; variante wireless até 4 pares
• Suporte giratório com lente de alto desempenho e fecho de rotação de encaixe rápido (removível)
