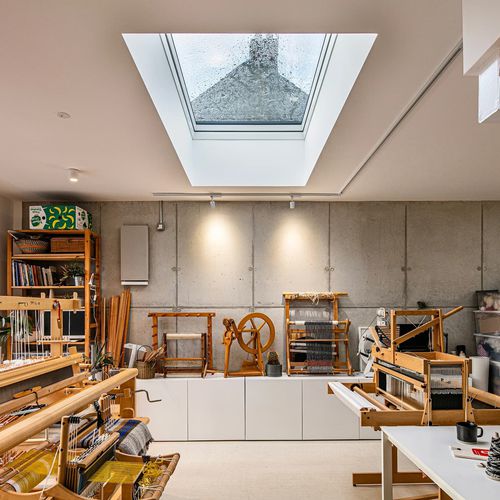

Claraboia para terraço de cobertura DMG P2

para ventilaçãoà prova de águahermética

Visão geral
Envidraçamento fixo para telhados planos que fornece luz natural mantendo estanqueidade e durabilidade. O DMG P2 é uma janela para telhado plano operada manualmente baseada na unidade de vidro P2 segura; seu segmento de vidro plano confere aparência moderna e aumenta a transmissão de luz no interior.

Principais características

• Coeficiente de transferência de calor Uw = 0,92 W/m²K
• Abertura do batente até 30 cm (operação manual via haste)
• Acabamento branco no segmento de vidro (impressão interna RAL 9010) com perfil externo em alumínio preto (RAL 9005)
• Adequado para inclinações de telhado: 2°–15° (também 5°–15° ou 0° com moldura XRD/A)
• Unidade de vidro P2: vidro laminado interno P2A + vidro temperado externo (vidro externo coberto por garantia vitalícia contra granizo)

Detalhes
O DMG P2 é uma janela para telhado plano operada manualmente com um mecanismo de inclinação intuitivo. O conjunto inclui uma haste de comando de 220 cm que permite abertura do batente até 30 cm para auxiliar a circulação de ar. A janela usa uma unidade de vidro P2 de câmara única (vidro laminado interno P2A para proteção aumentada; vidro temperado externo). A estrutura é feita de perfis de PVC branco multicâmara (RAL 9010) preenchidos com material isolante; o revestimento externo é em alumínio preto (RAL 9005). O produto é apropriado para edifícios residenciais e públicos e projetado para durabilidade a longo prazo com manutenção mínima.

Instalação e compatibilidade

• Opções de instalação: instalação padrão em telhados planos, bases de instalação opcionais XRD e XRD/W para telhados verdes, de brita ou ventilados
• Inclinações de telhado recomendadas: 2°–15° (ou 5°–15°); 0° possível com moldura XRD/A para aumentar o ângulo de instalação
• Inclui segmento de vidro plano pré-instalado em fábrica para simplificar e acelerar a instalação

Especificações técnicas

• Tamanho comercial (L × A): 60x60 cm
• Largura do quadro externo: 820 mm
• Altura do quadro externo: 820 mm
• Largura livre do quadro: 517 mm
• Altura livre do quadro: 517 mm
• Largura livre do batente: 476 mm
• Altura livre do batente: 476 mm
• Largura livre da moldura: 558 mm
• Altura livre da moldura: 558 mm
• Cor interior: PVC branco (RAL 9010)
• Cor do revestimento exterior: Preto RAL 9005
• Material da janela: perfil uPVC multicâmara
• Sistema de controlo: Manual via haste de comando (haste ZSD incluída)
• Alimentação solar: Não
• Número de vedações: 3
• Transmitância térmica Uw: 0,92 W/m²K
• Estanquidade ao ar (permeabilidade): Classe 4
• Resistência à carga do vento: Classe C5/B5
• Resistência ao impacto: Classe 5 - 950 mm
• Estanquidade à água: E1200
• Isolamento acústico Rw: 36 dB
• Número de atuadores (conjunto padrão): 1 manual
• Conteúdo do conjunto: haste ZSD, atuador manual
• Inclinação do telhado (min.–máx.): 2° - 15°
• Peso do produto: 40 kg
• Dimensões da embalagem (aprox.): largura 0,91 m × comprimento 0,92 m × altura 0,28 m
