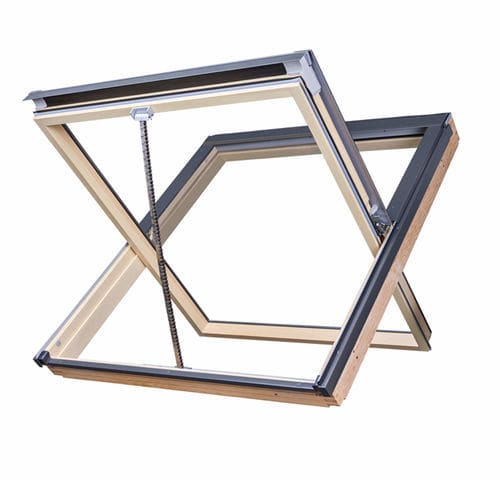

Janela para extração natural de fumaça em madeira FSR-U P5

para telhado

Visão geral A janela de ventilação de fumo FSR‑U P5 combina funções de proteção contra incêndio com a conveniência de uma janela de telhado para uso diário. Em situações de emergência remove fumo e gases quentes para aumentar a segurança; no uso diário fornece ventilação natural e luz do dia, melhorando o conforto interior. A construção em madeira maciça, o acabamento de alta qualidade e a unidade de vidro P5 tornam o FSR-U P5 adequado para escadas, edifícios públicos e locais onde desempenho verificado e maior resistência a arrombamentos são importantes.

Construção projetada com foco na segurança O FSR‑U P5 é projetado para atender aos requisitos da EN 12101-2 para alto desempenho de extração de fumo e para suportar operação estável do sistema. O atuador por corrente 24 V abre a folha até 90° em até 60 segundos para alcançar a área geométrica de extração de fumo ideal. A ampla abertura também permite o uso como saída de telhado segura em situações de emergência. Dobradiças duráveis e um mecanismo de precisão garantem estabilidade estrutural sob cargas especificadas; o produto também é adequado para uso em sistemas de ventilação por gravidade de acordo com VdS 2221:2001‑08(01).

Instalação flexível em várias inclinações A instalação é possível em inclinações de telhado de 15° a 90°, tornando a janela adequada para muitos tipos de telhados inclinados e estruturas exigentes. Está disponível uma ampla gama de peças de remate para adaptação a diferentes coberturas. A janela pode ser complementada com sensores, interruptores de ventilação e sistemas de controlo remoto para adaptar-se aos requisitos técnicos mantendo o conforto diário.

Benefícios principais

• Extração de fumo em caso de incêndio e ventilação diária
• Adequada para divisões com humidade elevada
• Atuador por corrente para abertura/fecho automático
• Instalação em telhados inclinados com inclinação 15°–90°

Unidade de vidro O FSR‑U P5 está equipado com uma unidade de vidro P5 anti-roubo de câmara dupla para elevada proteção contra entradas forçadas através do vidro. A folha laminada interior (classe P2A) mantém os fragmentos no filme para reduzir o risco de ferimentos e evitar o acesso não autorizado. A folha exterior temperada aumenta a resistência a danos mecânicos e às condições meteorológicas; está coberta por uma garantia vitalícia contra granizo conforme especificado pelo fabricante.

Revestimento exterior Os elementos exteriores são acabados com remates duráveis e resistentes à corrosão na cor RAL 7022. Os materiais oferecem alta resistência à humidade, UV e intempéries, garantindo proteção duradoura e um acabamento estético compatível com coberturas modernas e tradicionais.

Acabamento interior O interior é fabricado em madeira de pinho de alta qualidade, impregnada a vazio para proteção contra fungos e bolor, e revestida com três camadas de verniz poliuretânico para proporcionar um acabamento branco liso, resistente à humidade e sem veios visíveis — adequado para cozinhas, casas de banho e áreas que exigem estética e funcionalidade.

Atuador por corrente O atuador por corrente 24 V permite abertura/fecho automático quando ligado a um sistema de controlo e atinge a abertura total a 90° em até 60 segundos. O mecanismo assegura elevação estável da folha e funcionamento fiável tanto em modo de ventilação de fumo quanto em uso diário.

Características / especificações técnicas

• Modelo: FSR-U P5
• Tipo: Janela de ventilação de fumo / janela de telhado para ventilação diária
• Abertura: folha abre a 90° (abertura total)
• Atuador: atuador por corrente 24 V; abertura completa em 60 s
• Vidro: unidade de vidro P5 anti-roubo de câmara dupla; vidro laminado interior classe P2A; vidro temperado exterior (garantia do fabricante contra granizo)
• Uso: extração de fumo em caso de incêndio, ventilação diária, pode ser usada como saída de telhado
• Normas & conformidade: projetado para atender EN 12101-2; compatível com sistemas conforme VdS 2221:2001‑08(01)
• Intervalo de inclinação de instalação: 15°–90°
• Acabamento exterior: remate resistente à corrosão (RAL 7022)
• Acabamento interior: pinho impregnado a vazio, três camadas de verniz poliuretânico, branco
• Locais adequados: escadas, edifícios públicos, compartimentos com humidade elevada
• Exemplo de tamanho mostrado: 78x78 cm (opção de seleção)
• Opções adicionais: compatível com sensores meteorológicos, interruptores de ventilação e sistemas de controlo remoto
