Claraboia para terraço de cobertura SFF

à prova de águaherméticaem policarbonato

Visão geral
O túnel de luz é uma solução para espaços onde não é possível instalar uma janela (corredores, vestiários, casas de banho interiores). O modelo SFF, com cúpula transparente e tubo flexível transmissor de luz, destina-se a telhados planos e leva luz natural ao interior. O desempenho depende do diâmetro do túnel, do comprimento do tubo, da orientação do telhado e de uma instalação correta.

Luz natural o dia todo

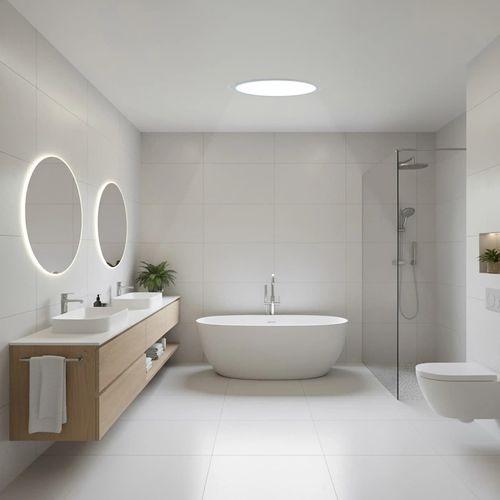

A luz captada no telhado é transmitida pelo tubo flexível e difundida na divisão através de um difusor de teto, proporcionando iluminação uniforme sem sombras fortes. Disponível nos diâmetros 350 mm e 550 mm, o SFF reduz a necessidade de iluminação artificial durante o dia.

Principais características

• Adequado para telhados planos com inclinações 0–15°
• Tubo transmissor de luz flexível (comprimento padrão 2,1 m) permitindo contornar obstáculos estruturais
• Cúpula transparente resistente aos UV que facilita o escoamento da água e limita o acúmulo de sujidade
• Difusor de teto (opaco) para distribuição uniforme da luz; kit de iluminação SLO opcional para uso noturno
• Superfície interna do tubo com acabamento refletor para manter alta transmissão de luz ao longo do tubo

Instalação e adaptabilidade
A unidade SFF é fornecida com base de instalação integrada e kit de instalação completo. O tubo flexível adapta-se à disposição da divisão sem necessidade de cortar ou ligar módulos; fitas de vedação eliminam fugas de luz. A estrutura é hermética e não requer manutenção regular.

Observações sobre desempenho e extensão
O comprimento padrão do tubo flexível é 2,1 m. Se necessário, o tubo pode ser estendido com módulos SLM adicionais até aos comprimentos recomendados: 400 cm para o tubo de diâmetro 350 mm e 600 cm para o tubo de diâmetro 550 mm.

Especificações técnicas

• Modelo: SFF
• Tipo de túnel solar: Cúpula para telhado plano
• Tipo de chapeamento/solinagem: Nenhum
• Tipo de telhado e material de cobertura: Para telhados planos
• Diâmetro do túnel solar: 350 mm (também disponível em 550 mm)
• Comprimento do tubo transmissor de luz: 2100 mm (padrão)
• Altura da base: 150 mm
• Tamanho da abertura do telhado: 420×420 - 470×470 mm
• Tipo de tubo transmissor: Tubo flexível, camada interna refletora
• Material da cúpula / secção do telhado: Policarbonato 3 mm estabilizado UV
• Transmissividade térmica (valor U): 350 mm - 2,0 W/m²K; 550 mm - 1,9 W/m²K
• Classe de estanqueidade ao ar: Classe 4
• Resistência a cargas descendentes: DL 2500
• Resistência a cargas de elevação: UL 3000
• Resistência a impactos: corpo duro pequeno - sem perfuração; corpo macio grande - SB 1200
• Estanquidade à água: Conforme
• Peso do produto: 20,1 kg
• Dimensões da embalagem (C × L × A): 0,87 m × 0,86 m × 0,385 m
• Acessórios incluídos / disponíveis: Base de instalação integrada, kit de instalação, conjunto de fixação da cúpula, perfis de fixação mecânica da tampa à base; kit de iluminação SLO opcional
• Inclinação de telhado recomendada para instalação: 0°–15°
