Dobradiça para porta AL DESIGNO

para janelapara janela oscilobatenteem alumínio

Visão geral do produto
Roto AL Designo é uma ferragem em alumínio totalmente embutida concebida para janelas e portas de sacada grandes e pesadas. O sistema modular, baseado no princípio modular Roto, integra‑se na maioria dos sistemas de perfis euro‑câmara e responde a exigências arquitetónicas de aparência, funcionalidade e eficiência de fabrico.

Características principais

• Ferragem totalmente embutida no lado da dobradiça para janelas e portas de sacada em alumínio de grande dimensão
• Alta facilidade de fabrico e eficiência de instalação
• Sistema modular baseado no comprovado princípio Roto
• Suporta pesos de folha até 180 kg (dependendo da variante)

Destaques e variantes de produto

• Roto AL Designo 180 kg: lado da dobradiça totalmente embutido para grandes janelas em alumínio; altura máx. da folha 3000 mm; classes de resistência RC 2 e RC 3; disponível em variantes Tilt&Turn e Turn‑Only.
• Roto AL Designo 150 kg: altura máx. da folha 3000 mm; transferência de carga opcional para pesos de folha até 150 kg; dobradiça de rebaixo conectável para trancas centrais adicionais para maior estanqueidade; soluções específicas por obra sob pedido.
• Roto AL Designo 100 kg: altura máx. da folha 3000 mm; dobradiça de rebaixo conectável para trancas centrais adicionais; configurações especiais sob pedido; limitador 390 para janelas Tilt&Turn muito estreitas.

Lados de dobradiça

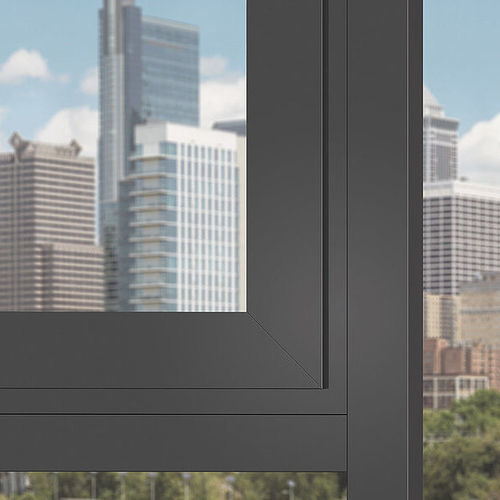

O Roto AL Designo define padrões em design e funcionalidade com o lado de dobradiça totalmente embutido. Todos os componentes, exceto a pega, estão integrados no caixilho e na folha e ficam invisíveis pelo exterior.

• Combinação de bloco de aperto e tira de aperto com um parafuso de perfuração integrado para encaixe sólido e aperto positivo do lado de dobradiça.

Lado de dobradiça STS
O lado de dobradiça STS complementa o sistema para requisitos maiores de isolamento e de redução sonora, oferecendo capacidade de carga para pesos de folha até 130 kg (com transferência de carga). Componentes em aço inoxidável, conceito de instalação simples e elementos de amortecimento integrados proporcionam conforto a fabricantes e utilizadores. Projetado para edifícios residenciais e públicos.

• Curva de rotação que permite abertura sem colisão mesmo com folgas mínimas ou sistemas de perfil aflorante
• Componentes estampados em aço inoxidável para durabilidade e resistência à corrosão (adequado a climas tropicais e mediterrânicos)
• Ângulo máximo de abertura: 100° (STS padrão)
• Maior transferência de carga: aumenta o peso máx. da folha de 80 para 130 kg (com transferência de carga)
• Conceito de instalação com cunhas que simplifica e acelera a montagem
• Portefólio cobre aproximadamente 95% dos sistemas de perfis
• Disponível nas variantes Tilt&Turn e Turn‑Only

Lado de dobradiça STS 180°
O lado de dobradiça STS 180° destina‑se a folhas até 80 kg e a edifícios que exigem abertura total. Componentes em aço inoxidável de alta qualidade asseguram resistência à corrosão e longa durabilidade; a abertura a 180° facilita a limpeza exterior.

• Ângulo máximo de abertura: 180°
• Disponível nas variantes Tilt&Turn e Turn‑Only

Dados técnicos
Largura da folha: máx. 1600 mm
Altura da folha: máx. 3000 mm
Peso da folha: máx. 180 kg
Segurança: RC 2 / RC 3
Sistemas de perfis: sistemas euro‑câmara

Dados técnicos — lado de dobradiça STS / STS 180° (resumo)
Versão ranhura do caixilho: V.01.1 com 13.5 – 14 mm; V.02.1 com 10 mm (apenas STS); adequado para perfil aflorante
Largura da folha Tilt&Turn: Limitador 370: 370 – 900 mm; Limitador 900: 901 – 1.300 mm
Altura da folha Tilt&Turn: Com limitador de profundidade de inclinação: 530 – 800 mm; Sem limitador: 801 – 2.700 mm
Largura da folha Turn‑Only: 250 – 1.300 mm
Altura da folha Turn‑Only: 520 – 2.700 mm
Peso da folha (STS): Máx. 80 kg (lado de dobradiça STS: máx. 130 kg com transferência de carga)
Certificação: DIN EN 1670: classe 5; EN 13126‑8:2017 (Europa)

Especificações técnicas

• Família de produto: Roto AL Designo (ferragem em alumínio totalmente embutida)
• Peso máximo da folha (dependendo da variante): até 180 kg
• Largura máxima da folha: 1600 mm
• Altura máxima da folha: 3000 mm
• Classes de segurança disponíveis: RC 2, RC 3
• Sistemas de perfis compatíveis: sistemas euro‑câmara; suporte para perfil aflorante
• Versões de ranhura do caixilho suportadas: V.01.1 (13.5–14 mm), V.02.1 (10 mm; apenas STS)
• Lado de dobradiça STS: componentes inox, melhor resistência à corrosão, abertura máx. 100°
• Lado de dobradiça STS 180°: componentes inox, abertura máx. 180°
• Variantes: Tilt&Turn e Turn‑Only
• Transferência de carga opcional para 100–150 kg e STS até 130 kg (conforme configuração)
• Montagem/fabrico: unidades de acionamento Torx em caixilho e folha; acionamento d’angolo com forquilha de aperto encaixável para montagem sem ferramentas; dimensões fixas (T4/T5) para facilitar posicionamento da lingueta e corte da haste de ligação
• Certificações: DIN EN 1670 classe 5; EN 13126‑8:2017
