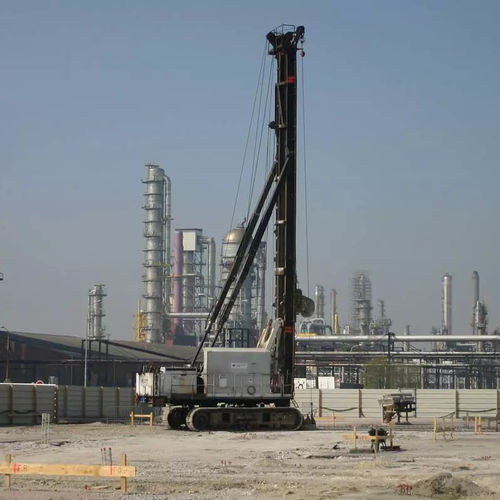

Estaca cravada FRANKI

para cravação de estacasem concretopara fundação

A estaca Franki é uma estaca de deslocamento de concreto vazada no local com uma base ampliada em concreto seco e um eixo cilíndrico. Seqüência de construção 1. Posicionamento do tubo e construção de um tampão de cascalho estanque à água na parte inferior do invólucro, impedindo que o solo e/ou a água entrem nele. 2. Condução inferior na ficha utilizando um martelo interno. Esta operação faz com que o invólucro comprima os estratos do solo por deslocamento lateral. 3. Expulsão do obturador na profundidade de instalação da estaca e inserção de concreto seco para a formação da base (sobre)expandida moldada no local. 4. Abaixamento da armadura antes de continuar a fase de concretagem 5. Betonagem do poço 6. Retirada e recuperação do tubo de condução. Campos de aplicação - Comportamento geotécnico óptimo - Projetado para suportar com segurança forças de tração e compressão muito altas - Para reduzir a parte da pilha a ser cortada, é possível a execução de comprimentos não crivados - Projetos industriais e obras de infraestrutura. Impacto ambiental - Sem remoção do solo (pilha de deslocamento do solo) - Vibrações limitadas desde que a condução é feita com um martelo de queda livre interno Especificações técnicas - Área da seção da base até o dobro da área da seção do eixo; ainda mais no caso de uma base super-expandida - Diâmetro do eixo da pilha de 457 mm até 609 mm - O eixo da estaca é preenchido com betão seco (consistência húmida ou húmida) ou com betão batido. - Estacas inclinadas com inclinação máxima de até 1/3 - Capacidade máxima de carga admissível de 2,275 kN - Conduzir dentro do tubo utilizando um martelo interno (martelo de queda livre ou "dameur").
