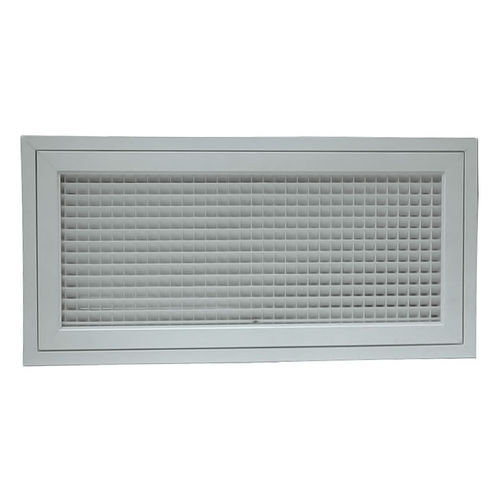

A grelha tipo FH101/201/371/711/771/781 é utilizada para o escape de ar em instalações tais como escritórios, armazéns, oficinas, etc. A grelha pode ser utilizada para montagem em paredes ou condutas onde o ambiente tem de ser salvaguardado contra a poluição.
Grelha de escape em alumínio com palhetas ou núcleo de grelha e estrutura do filtro.
A grelha é articulada à armação do filtro que é capaz de receber todos os cartuchos filtrantes de 25 mm de espessura.
Passagem livre ca. 50% para FH371 e FH771. Passagem livre ca. 60% para FH101, FH201 e FH711. Passagem livre ca. 85% para FH781.
Muro
Duto
Arremesso de 2 vias
Exaustão
Execução retangular
Ajustável
Fácil acesso
FH371:
- chapa perfurada
- passagem livre ca. 50 %
- a grelha está articulada à estrutura do filtro
permitindo todos os cartuchos de filtro de 25 mm de espessura
FH711:
- palhetas horizontais fixas
- passagem livre ca. 60 %
- a grelha está articulada à estrutura do filtro
FH771:
- núcleo de grade com deflexão de malha de 45°, 12,5 x 12,5 mm
- passagem livre ca. 85 %
- a grelha está articulada ao filtro
moldura permitindo todos os 25 mm de espessura
cartuchos de filtro
FH781:
- núcleo da grelha com malha quadrada
12,5 x 12,5 mm
- passagem livre ca. 85 %
- a grelha está articulada ao filtro
moldura permitindo todos os 25 mm de espessura
Grelha de escape em alumínio com estrutura de filtro fixa e núcleo de grelha. Standard
pintado de branco (RAL 9010).
Um cartucho de filtro DUST STOP 25 mm pode
ser entregue a pedido. (padrão
sem cartucho de filtro).
fixação por parafuso oculta na estrutura do filtro
cartuchos de filtro
permitindo todos os cartuchos de filtro de 25 mm de espessura
---
