Visão geral
GUBI-SLATS (ond) é um sistema de teto ondulado composto por ripas maciças de bambu e uma subestrutura especialmente concebida para adaptar-se a geometrias curvas e formas de onda específicas. O sistema integra expressão arquitetónica, desempenho técnico e sustentabilidade numa única solução construtiva.

Arquitetura do movimento
Ao contrário dos tetos planos convencionais, este sistema cria superfícies dinâmicas que transformam a perceção do espaço. As ondulações podem ser projetadas especificamente para cada projeto, adaptando-se a diferentes raios de curvatura, alturas e configurações. A combinação de ripas com diferentes dimensões, espaçamentos e arranjos gera padrões variáveis de luz e sombra, tornando o teto um elemento definidor da arquitetura interior.

Engenharia e instalação
A complexidade formal de um teto ondulado é solucionada por meios construtivos que asseguram precisão, estabilidade e durabilidade. O sistema baseia-se numa estrutura metálica curva composta por tubos de aço galvanizado, perfis omega e elementos de suspensão ajustáveis. As ripas de bambu são fixadas mecanicamente à estrutura por meio de placas de alumínio usinadas para garantir uma instalação precisa e elevada estabilidade dimensional.

Conforto acústico e qualidade espacial
Para além do impacto visual, os tetos ondulados contribuem para o condicionamento acústico. A geometria variável das ripas promove a difusão sonora e melhora a perceção acústica em espaços de grande volume, como auditórios, terminais aeroportuários e outras áreas públicas.

Bambu maciço: resistência, sustentabilidade e segurança
O sistema é fabricado com ripas de bambu maciço que oferecem elevada resistência à flexão, baixa expansão dimensional devido à humidade e excelente comportamento estrutural. Podem ser incorporados tratamentos retardadores de chama para atingir classificações de reação ao fogo até B-s1,d0 de acordo com a EN 13501-1. Existe a opção de utilizar bambu certificado FSC para apoiar objetivos de sustentabilidade e certificações ambientais (LEED, BREEAM).

Projeto representativo

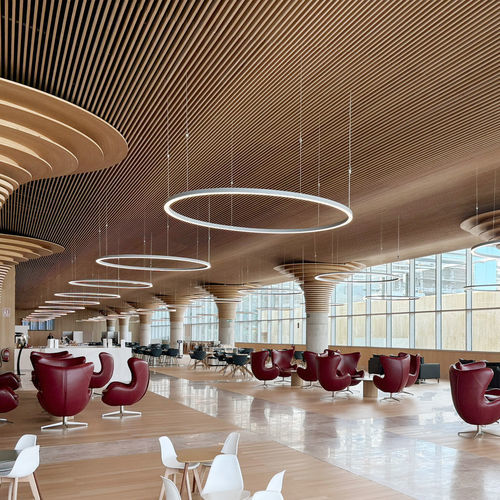

Uma implementação notável de GUBI-SLATS (ond) é a área VIP do Aeroporto de Palma de Maiorca, onde o teto acústico ondulado se integra com pavimentos e revestimentos verticais para criar uma envolvente arquitetónica contínua que combina zonas côncavas e convexas, elementos de bambu em grande escala e estrutura metálica e módulos de ripas curvados com precisão.

Aplicações

• Auditórios
• Terminais aeroportuários e lounges VIP
• Edifícios corporativos
• Espaços culturais e outros interiores públicos de grande volume

Características / Especificações técnicas

• Nome comercial / modelo: GUBI-SLATS (ond)
• Material principal: ripas maciças de bambu
• Estrutura: subestrutura metálica curva com tubos de aço galvanizado e perfis omega
• Fixações: placas de alumínio usinadas para fixação mecânica das ripas
• Suspensão: elementos de suspensão ajustáveis para se adaptar a curvaturas e tolerâncias
• Geometrias: ondulações personalizáveis adaptáveis a diferentes raios de curvatura, alturas e configurações
• Flexibilidade de design: dimensões, espaçamentos e arranjos variáveis das ripas para criar padrões únicos de luz e sombra
• Desempenho acústico: geometria variável promove a difusão sonora e o condicionamento acústico em espaços de grande volume
• Comportamento ao fogo: tratamentos retardadores opcionais até B-s1,d0 conforme EN 13501-1
• Sustentabilidade: opção de bambu certificado FSC; apoia objetivos LEED e BREEAM
• Propriedades do material: elevada resistência à flexão, baixa expansão dimensional com humidade, excelente desempenho estrutural
• Usos típicos: tetos em grande escala, envolventes arquitetónicas integradas que combinam teto, revestimento e elementos de piso
