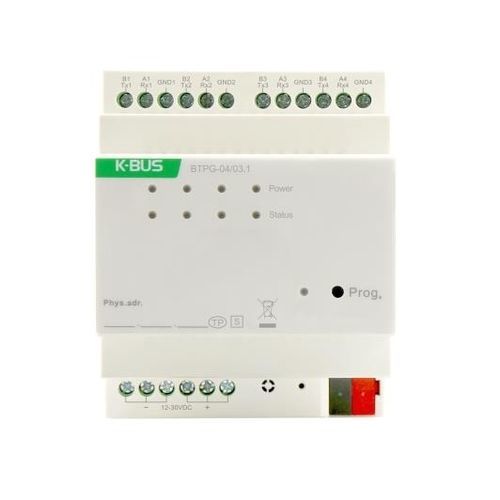

Módulo de interface passarela

em trilho DINprotocolo KNXRS232

KNX Gateway para RS485/RS232 aplicado principalmente no sistema de controlo inteligente e instalado nos quadros de distribuição com calha de montagem de 35mm, que pode realizar o Modbus/RS485/RS232 e a comunicação de bus KNX.KNX Gateway para RS485/RS232 alimentado por bus KNX, e necessita de uma tensão de alimentação auxiliar de 12-30V DC. Está disponível para atribuir o endereço físico e configurar os parâmetros por ferramentas de concepção de engenharia ETS com .knxprod ( edição de suporte ETS5.7 ou superior ). configurar parâmetros básicos de comunicação, tais como taxa Baud, bit de dados, bit de paragem, bit de paridade e etc o canal suporta Max.500 datapoints. Cada ponto de função é undirectional, que pode ser configurado direcção, nome e tipo de dados (1bit/2bit/4bit/1byte/2byte) como mestre Modbus, ler dados de registo de escravos e comunicar com a KNX como escravo Modbus, comunicar os dados KNX ao mestre ou sistema BA como gateway normal, apenas conversão de dados, sem mecanismos e lógica de comunicação suporte DAIKIN, HITACHI, Mitsubishi e outros aparelhos de ar condicionado VRV em modo Modbus RTU, controlo independente até 64 dispositivos apoiar alguns fabricantes de cortinas eléctricas e protocolo de controlo de anfitriões de música de fundo. Tensão de funcionamento 21-30V DC, através do autocarro KNX Corrente de autocarro <6mA 30V DC Potência do autocarro <180mW Dimensão 72 x 90 x 64,1mm Peso 0.17KG Voltagem 12-30V DC Corrente <60mA 30V DC Consumo de energia <1.8W Terminal de ligação KNXBus (vermelho/preto) Terminais de parafuso de potência auxiliar Funcionamento -5 °C ... + 45 °C Desenho padrão de 35 mm de instalação de calha DIN
