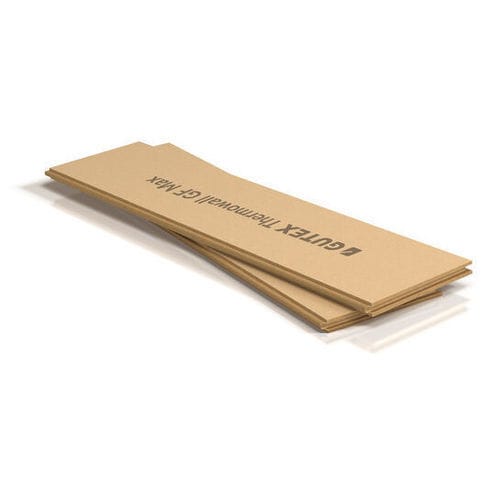

Isolamento térmico THERMOWALL GF MAX

de fibra de madeiraem painéis rígidospara piso

Breve descrição
Gutex Thermowall GF Max é uma placa isolante de fibra de madeira com perfil arredondado, robusta e de utilização versátil (telhado, fachada, interiores, pavimento). Projetada para áreas de maior solicitação, permite uma logística de materiais económica graças à sua aplicação universal.

Principais vantagens

• Muito robusta — maior densidade aparente com resistência aumentada à compressão e tração
• Plana e precisa — base ideal para trabalhos subsequentes e revestimentos
• Fácil de instalar e de trabalhar — juntas limpas e alta precisão dimensional
• Eficiente — um produto para múltiplas aplicações reduz a gestão de stock

Áreas de aplicação

• Cobertura provisória resistente à chuva (UDP‑A) a partir de 40 mm de espessura
• Revestimento exterior diretamente em construções de montantes em madeira e elementos de madeira maciça (por trás da camada de revestimento em fachadas ventiladas)
• Placa isolante que pode ser revestida para Thermowall ETICS em montantes de madeira e elementos de madeira maciça sem ventilação (a partir de 40 mm)
• Camada de isolamento total para a camada de instalação
• Isolamento interior da parede externa para revestimento direto
• Estruturas de pavimento resistentes à compressão
• Isolamento sob vigas em toda a superfície
• Isolamento de coberturas planas em estruturas de madeira, betão e chapa

Formato do produto / Variantes

• Formato (medida nominal): 1900 x 600 mm
• Espessuras de placa disponíveis: 40 mm, 60 mm, 80 mm

Instruções de processamento – Geral

• Colocar as placas com o lado marcado virado para fora
• Assentar as placas deitadas, com precisão e juntas estanques
• Sempre apoiar as emendas de topo; juntas cruzadas nas junções de elementos são permitidas se existir uma ligação forçada e form-fit dos elementos de parede (resistente à tração, compressão e cisalhamento) ou, no caso de elementos de cobertura, se fixadas imediatamente com contra‑listelos
• Colocar os meios de fixação suficientemente próximos à borda da placa
• Não colocar placas danificadas
• Gutex Thermowall GF Max não é um elemento estrutural (por ex. para cargas de neve)
• Evitar cargas de humidade elevadas no lado interno
• A água de escoamento durante a fase de construção pode sujar elementos adjacentes; assegurar drenagem adequada
• Resistência à temperatura: até aprox. 110 °C (medidas adicionais necessárias a temperaturas superiores)
• Observar extracção de pó e segurança no trabalho

Instruções de processamento – Cobertura

• Entre‑eixos máximo dos caibros por espessura: 40 mm → 90 cm; 60 mm → 110 cm; 80 mm → 125 cm
• Deslocamento das juntas de fila para fila pelo menos um entre‑eixos de caibro
• Os espaços entre caibros não são transitáveis
• Não são necessárias fitas/vedações de pregos para penetrações através da placa de fibra de madeira
• Executar ligações e penetrações à prova de chuva com sistemas adesivos/vedantes adequados
• Em emendas a topo, penetrações ou beirais, vedar lateralmente o perfil
• Telhado temporário (UDP‑A) resistente às intempéries até 4 semanas
• Todas as fendas > 0,5 mm devem ser reforçadas imediatamente após a colocação

Instruções de processamento – ETICS

• Utilizável como placa isolante revestível no sistema Thermowall ETICS; seguir as instruções do sistema para revestimento e montagem

Instruções de processamento – Camada de instalação / Revestimento interior

• Recomendação para revestimento interior: camada única de fermacell GF 12,5 mm em toda a superfície e sem cavidades (montagem horizontal)
• Recomendação de fixação (exemplo para Thermowall GF Max 60 mm): sobre placa de base de madeira d ≥ 15 mm + Thermowall + fermacell GF d = 12,5 mm utilizar grampos/pregos especiais de acordo com as recomendações dos fabricantes
• Espaçamento dos grampos: vertical ≤ 150 mm; horizontal ≤ 400 mm (na borda da placa ≤ 200 mm)
• Distância da borda dos grampos até a borda da placa ≥ 25 mm; grampos a rasante ou embutidos máx. 1 mm

Instruções de processamento – Fachada ventilada

• Entre‑eixos máximo das ripas 83,3 cm
• Executar ligações e penetrações à prova de vento e chuva de forma duradoura
• Fixar imediatamente as placas com ripas de ventilação; expostas às intempéries até 4 meses
• Deslocamento das juntas pelo menos 30 cm

Nota sobre fixação

• Fixação com grampos ou pregos possível até 60 mm de espessura; parafusos permitidos — utilizar elementos de fixação aprovados e proteção contra corrosão (ex. galvanizado)

Características técnicas / Especificações

• Densidade aparente ρ: 185 kg/m³
• Fator de difusão de vapor (μ): 3
• Condutividade térmica declarada λD: 0,043 W/mK
• Condutividade térmica de cálculo λB: 0,045 W/mK
• Tensão de compressão / resistência à compressão: ≥ 150 kPa
• Absorção de água a curto prazo: ≤ 1 kg/m²
• Resistência ao escoamento: ≥ 100 kPa·s/m²
• Capacidade calorífica específica: 2.100 J/kg·K
• Comportamento ao fogo (EN 13501‑1): Euroclasse E
• Norma do produto: EN 13171:2012+A1:2015
• Resistência à tracção perpendicular ao plano da placa: 20 kPa
• Aplicação de acordo com o regulamento: UDP‑A (cobertura provisória resistente à chuva)
