■ - Simples e rápido de instalar
■ - Sistema oficialmente aprovado, tecnicamente avançado
■ - Economicamente viável mesmo para camadas muito espessas de isolamento entre a pele do concrète

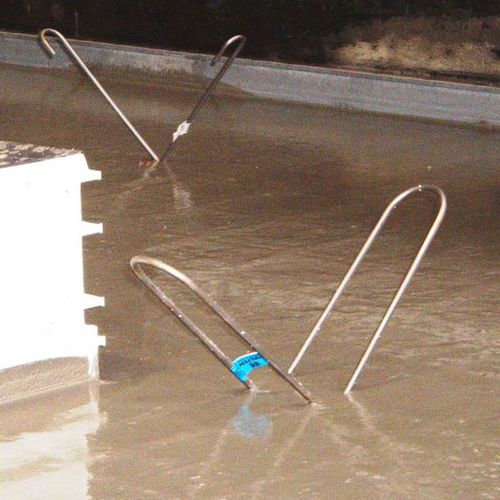

A HALFEN oferece três sistemas diferentes para ancorar a camada de revestimento dos painéis sanduíche à concha de suporte. Estes incluem âncoras planas FA, e âncoras de painéis sanduíche SPA.
Em todos os sistemas a armadura de suporte transfere o peso morto do painel frontal, e uma proporção de forças horizontais dos efeitos do vento e da temperatura para a camada estrutural.
Normalmente, duas âncoras SPA instaladas em cada direcção de carga simétrica ao fulcro são suficientes para este fim. Para absorver cargas adicionais durante o transporte e a instalação deve ser inserida outra âncora de suporte de SPA como âncora horizontal, perpendicular à direcção principal da carga.
Na área restante da placa são instalados pinos de ligação e/ou suportes de ligação oficialmente aprovados para transferir as forças horizontais e evitar o empenamento da camada de revestimento.
Quando devidamente dispostos, as forças restritivas causadas pela expansão térmica e pelo empenamento da camada de face são minimizadas.
Os componentes da ZPE podem ser laçados através das armaduras existentes, de modo a que fiquem bem fechados na sua posição antes de despejar o betão.
Características de qualidade:
- simples e rápida de instalar
- sistema oficialmente aprovado, tecnicamente avançado
- economicamente viável mesmo para camadas muito espessas de isolamento entre a pele do concrète
- desenho simplificado com o software gratuito HALFEN
- Portaria sobre poupança de energia em conformidade com pontes de baixa temperatura
- Marcação CE segundo a norma EN 1090
---
