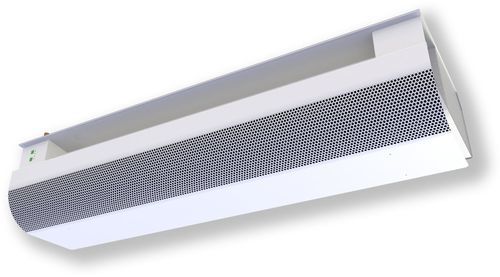

Viga fria ativa HALTON CABEAM REC

Especificação
O Halton CaBeam REC é uma viga fria ativa concebida para conforto silencioso e tratamento de ar preciso em cabines marítimas para passageiros e tripulação. Disponível para instalação aparente, embutida ou integrada, o CaBeam REC fornece arrefecimento compacto e funções integradas que o diferenciam das vigas frias tradicionais.

Visão geral

• Caminho de recirculação de ar integral através do painel frontal perfurado
• Painel frontal abrível de ambos os lados para manutenção e limpeza
• Painel frontal removível sem ferramentas especiais
• Conexão do duto de entrada modificável: direita, esquerda ou meio do plenum de ar de suprimento
• Orientação do trocador permite conexões de água em ambos os lados
• Tubos da bobina em cobre (espessura da parede 0,9–1,0 mm) conforme EN 1057:1996; aletas em alumínio (cobre opcional); trocador testado em fábrica; pressão máxima de operação 1,0 MPa
• Conexão de duto de suprimento D125 mm

Personalização
As unidades Halton CaBeam podem ser adaptadas à integração e requisitos específicos do projeto. Dimensões, capacidades e funcionalidades podem ser modificadas. Um controlo digital avançado de temperatura ambiente está disponível para completar a solução.

Materiais
PARTE | MATERIAL | ACABAMENTO
Painel frontal | Aço galvanizado pré-pintado | Tinta poliéster-epóxi, Branco RAL 9003, brilho 20%*
Plenum de ar de suprimento | Aço galvanizado |
Suportes | Aço galvanizado |
Tubos da bobina | Cobre |
Aletas da bobina | Alumínio (cobre opcional) |
*) Cores especiais disponíveis

Características

• Caminho de recirculação de ar integral através do painel frontal perfurado
• Painel frontal abrível de ambos os lados para manutenção e limpeza
• Painel frontal removível sem ferramentas especiais
• Conexão de entrada modificável (direita/esquerda/meio)
• Orientação do trocador permite conexões de água em ambos os lados
• Tubos em cobre (0,9–1,0 mm), aletas em alumínio (cobre opcional), trocador testado em fábrica
• Pressão máxima de operação 1,0 MPa
• Conexão de duto de suprimento D125 mm

Função
O ar de suprimento entra no plenum da viga e é difundido na cabine através de bicos e uma ranhura superior. Os jatos dos bicos induzem o ar ambiente da cabine, direcionando-o horizontalmente ao longo do teto. O ar secundário é captado através da perfuração inferior, circula pelo trocador, onde é arrefecido ou aquecido, e depois é difundido na cabine. A capacidade de refrigeração é controlada regulando o fluxo de água conforme o sinal do controlador de temperatura.

Instalação
Instalação fácil em cabines pré-fabricadas. O design compacto e o método de fabrico permitem modificar as unidades para integrações específicas de projeto (aparente, embutida ou integrada).

Critérios de projeto

• Temperatura de projeto da cabine: 22°C / 50% HR
• Taxa de ar fresco: 50–200 m3/h
• Pressão dos bicos: 100–200 Pa
• Potência sensível de refrigeração: 400–1500 W (dependendo da bobina e parâmetros da água)
• Potência de aquecimento: 300–1200 W
• Nível de ruído: 25–30 dB(A), boost <35 dB(A)
• Fluxo de água gelada: 0,02–0,10 dm3/s (360 dm3/h)
• Temperatura de entrada água gelada: 14–16°C
• Temperatura de saída água gelada: 16–19°C

Dimensões e peso
Opções de comprimento da bobina: 600–2100 mm (ex. 900, 1200…)
Opções comprimento L-5: 900, 1200…2400 mm
Pesos exemplares:

• Viga fria 900 mm ≈ 21,5 kg (com água de refrigeração +0,5 kg)
• Viga fria 1200 mm ≈ 26,5 kg (com água de refrigeração +0,8 kg)

Ajustes
Refrigeração
Taxa de fluxo mássico de água recomendada 0,03–0,10 kg/s, resultando num aumento de temperatura de 1–3°C no trocador. Para evitar condensação, a temperatura de entrada recomendada é superior a 14°C.

Aquecimento
O aquecimento pode ser fornecido por um aquecedor elétrico integrado no CaBeam ou por um aquecedor elétrico na tubagem de entrada de água. O aquecedor elétrico inclui um termostato capilar com interruptor de segurança e reinicialização manual; o controlo é automatizado e inclui deteção de movimento de ar e relés de segurança.

Aquecimento com água (opção)
Taxa de fluxo mássico de água de aquecimento recomendada 0,01–0,04 kg/s, resultando numa queda de temperatura de 5–15°C no trocador. Temperatura máxima recomendada de entrada: 35–45°C.

Balanceamento e controlo dos fluxos de água
Balancear os fluxos com válvulas de ajuste no lado de saída dos circuitos de refrigeração e aquecimento. A capacidade é controlada regulando o fluxo mássico de água usando válvulas ON/OFF ou proporcionais de duas ou três vias; as válvulas podem ser integradas no CaBeam.

Ajuste da taxa de fluxo de ar de suprimento
Ligue um manómetro ao ponto de medição e meça a pressão estática na viga. A taxa de fluxo de ar é calculada de acordo com a fórmula fornecida. Valores k dos bicos:
NOZZLE | k (l/s) | k (m3/h)
C | 1,36 | 4,90
D | 2,09 | 7,52
E | 3,33 | 11,99

Prevenção de condensação
Variações de humidade relativa e temperatura (ex. porta da varanda aberta ou chuveiro prolongado) podem causar condensação na bobina. O CaBeam pode ser equipado com um sensor de condensação na tubagem de água fria que fecha automaticamente a válvula de água fria se ocorrer condensação e a reabre quando o risco diminui. Alternativamente, um aquecedor elétrico de temperamento na tubagem de entrada pode manter as superfícies da bobina acima do ponto de orvalho. O sensor ou o aquecedor de temperamento podem ser ativados por um interruptor de porta; quando a porta permanecer aberta, o circuito de água fria permanece fechado.

Assistência técnica
Acessos para manutenção: 1. Painel frontal; 2. Conexão de ar de suprimento; 3. Trocador de calor; 4. Conexão fêmea de ar de suprimento; 5. Conexões de tubagem; 6. Tampa do duto. O painel frontal é projetado para fácil acesso e limpeza sem ferramentas especiais.

Especificações técnicas

• Família / modelo: Halton CaBeam REC (viga fria ativa para cabines marítimas)
• Tipos de instalação: aparente, embutida, integrada
• Materiais principais: painel frontal e plenum em aço galvanizado; tubos da bobina em cobre; aletas em alumínio (cobre opcional)
• Acabamento do painel frontal: tinta poliéster-epóxi, Branco RAL 9003, brilho 20% (cores especiais disponíveis)
• Pressão máxima de operação (circuitos de água): 1.0 MPa
• Diâmetro de conexão de ar de suprimento: D125 mm
• Taxa de fluxo mássico água fria recomendada: 0.03–0.10 kg/s
• Taxa de fluxo mássico água de aquecimento recomendada: 0.01–0.04 kg/s
• Temperaturas de projeto entrada/saída água fria: entrada 14–16°C, saída 16–19°C
• Intervalo potência frigorífica sensível: 400–1500 W
• Intervalo potência de aquecimento: 300–1200 W
• Nível de ruído: 25–30 dB(A) (boost <35 dB(A))
• Taxa de ar fresco típica: 50–200 m3/h
• Comprimentos da bobina: 600–2100 mm
• Exemplos de peso: 900 mm ~21,5 kg (+0,5 kg com água) ; 1200 mm ~26,5 kg (+0,8 kg com água)
• Normas referenciadas: EN 1057:1996 (especificação de tubos de cobre)
