Divisória removível 1-1/8” PLATFORM 4SPACE

modularcom vidroem alumínio

Visão geral

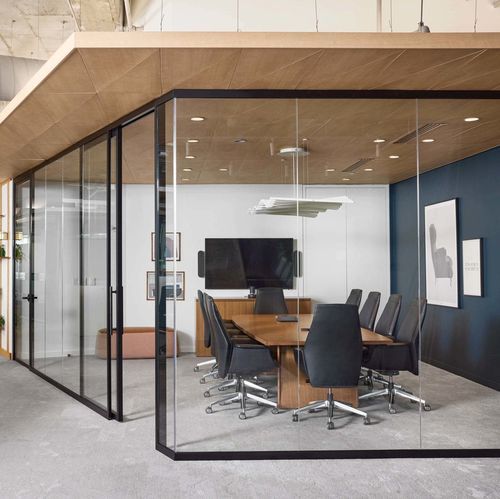

A plataforma de paredes de vidro 1-1/8" 4SPACE é um sistema modular com vidro simples concebido para interiores arquitetónicos. Os trilhos são fornecidos para corte em obra, oferecendo máxima flexibilidade de instalação. O sistema apresenta perfis esguios e transições contínuas para definir espaços com abertura e precisão, ao mesmo tempo que simplifica o projeto, a entrega e a instalação.

Visão do sistema
Abordagem em kit de peças com componentes em stock, opções de portas, ferragens, detalhes de transição, materiais e acabamentos. A plataforma suporta prazos acelerados através de componentes selecionados em stock para entrega rápida e instalação mais eficiente.

Em stock / Pronto para envio

• Selecione componentes curados em stock para montar instalações com prazos previsíveis e menor complexidade de aprovisionamento.

Componentes

• Acabamentos: opções Preto e Prata metálico.
• Portas: Glass Slab, emoldurada com vidro simples, madeira, madeira envidraçada. Configurações de batente e deslizantes disponíveis.
• Ferragens: cilindros, puxadores tipo escada (trancáveis e não trancáveis), opções de conjunto de trinco mortise, opções de fechadura elétrica.
• Transições: opções inline, 2 vias e 3 vias para vidro-para-vidro, vidro-para-placa de gesso e vidro-para-parede sólida; starters para placa de gesso e acessórios disponíveis.
• Acessórios: suportes AV, suportes para agendador de salas, caixas elétricas e suportes de montagem.

Fundamentos do sistema
Os trilhos superior e inferior têm 2-1/2" (63,55 mm) de altura, criando fixações visualmente leves ao edifício base. Revestimentos removíveis oferecem acesso rápido aos niveladores de vidro e estão disponíveis no trilho inferior e no trilho starter. Tiras de envidraçamento aderem ao vidro com adesivo, oferecendo uma estética de vidro segmentado e podem ser aplicadas horizontal, vertical ou diagonalmente. As tiras de envidraçamento são fabricadas em comprimentos de 10' (3048 mm) e são cortadas em obra.

Trilho starter

• Permite montar paredes de vidro em placa de gesso.
• Inclui um revestimento removível para facilitar a instalação.

Vidro curvo

• Secções de trilho curvado disponíveis em raios nominais: 24" (609,6 mm), 30" (762 mm) e 36" (914,4 mm).
• Acomoda vidro laminado de 3/8" (10 mm) até 1/2" (12 mm) com uma camada interior de 0,030" (0,76 mm).

Portas — Notas principais
Portas batentes e deslizantes oferecem versatilidade para aplicação e estética. Provisões típicas incluem:

• Glass Slab (batente): fecho oculto opcional, selo retrátil opcional. Altura da porta até 10' (3048 mm); Larguras de folha: 36" (914 mm), 42" (1067 mm), 48" (1219 mm); Espessura do vidro: 3/8" (10 mm).
• Emoldurada vidro simples (batente): fecho oculto opcional, selo retrátil opcional; vidro posicionado deslocado para estética de corredor nivelado; Altura da porta até 10' (3048 mm); Espessura da porta 1-3/4" (45 mm); Larguras de folha 36", 42", 48"; Espessura do vidro: 3/8" (10 mm) ou 1/2" (12 mm).
• Portas deslizantes (Glass Slab e emolduradas): assistência de fecho padrão; selos retráteis e vedantes laterais de sobreposição opcionais; dimensões variam por configuração (alturas de porta até 10' / 3048 mm).
• Opções em madeira e madeira envidraçada disponíveis com faixas dimensionais semelhantes e fechos ocultos e selos opcionais.

Ferragens — Notas principais

• Puxador tipo escada não trancável: design tubular, diâmetro 1" (25,4 mm), comprimento total 18" (457 mm); disponível para todos os tipos de folha.
• Puxador tipo escada trancável: puxador assimétrico trancável com thumbturn ADA, ferrolho de chão, alojamento SFIC; diâmetro 1"; comprimento total 49-3/16" (1250 mm); disponível para todos os tipos de folha.
• Fecho cilíndrico: fornece funcionalidade de conjunto de fechadura com alavanca cilíndrica; disponível em portas batentes emolduradas e Glass Slab; opção chave-na-fechadura ou SFIC; caixa de patch com acabamento combinando com os rails da porta.
• Conjunto de trinco mortise: vasta gama de opções, funções e estilos de alavanca; disponível em portas emolduradas vidro simples.
• Fechadura elétrica: disponível com placa em preto ou prata; requer coordenação de ligação elétrica em obra.

Transições
As transições mantêm a continuidade do sistema enquanto cumprem os requisitos de planeamento. Opções incluem conectores de envidraçamento inline para percursos de vidro, conectores variáveis 2 vias (90°–180°) e conectores 3 vias para opções fly-by vidro-para-vidro. As transições conseguem acomodar interfaces vidro-para-parede sólida e permitem que o vidro simples seja instalado alinhado ou centrado ao efetuar a transição.

Materiais & Acabamentos
Selecione entre uma gama arquitetónica completa de tipos de materiais e acabamentos para continuidade visual e expressão específica do projeto: perfis e acabamentos metálicos, opções de vidro claro e outros materiais de ferragens. Acabamentos de perfis incluem bronze claro e outros acabamentos metálicos; opções de vidro claro em múltiplas espessuras.

Funcionalidades & Desempenho
A plataforma é concebida para desempenho fiável em interiores exigentes. Desempenho acústico (vidro simples): STC 37 (testado segundo ASTM E90 / classificado segundo ASTM E413). Considerações estruturais incluem capacidade de carga (ANSI / BIFMA X5.6), capacidade de carga transversal (ASTM E72), acomodações sísmicas por zona e materiais conformes com tipos de edifícios não combustíveis segundo ASTM E84.

Sustentabilidade
Certificações e atributos sustentáveis incluem GREENGUARD GOLD (baixas emissões), BIFMA Level 3, listagens Living Building Challenge Declare®, conformidade com qualidade do ar interior e participação em programas de devolução/reutilização. Materiais cumprem métodos de ensaio de emissões aplicáveis e normas de qualidade do ar interior.

Característica / Especificações técnicas

• Série: plataforma 4SPACE com vidro simples.
• Altura do trilho superior e inferior: 2-1/2" (63,55 mm).
• Comprimento da tira de envidraçamento: fabricadas em comprimentos de 10' (3048 mm), cortadas em obra.
• Espessura do vidro suportada (típico): 3/8" (10 mm) mínimo; até 1/2" (12 mm) laminado em aplicações específicas.
• Raios nominais dos trilhos curvos: 24" (609,6 mm), 30" (762 mm), 36" (914,4 mm).
• Dimensões das portas (exemplos): Altura da porta até 10' (3048 mm). Exemplos de larguras de folha: 36" (914 mm), 40" (1016 mm), 42" (1067 mm), 45" (1143 mm), 48" (1219 mm) dependendo do tipo.
• Espessura da porta (emoldurada): 1-3/4" (45 mm).
• Desempenho acústico (vidro simples): 37 STC (testes ASTM E90 / classificação ASTM E413).
• Ferragens: fechaduras cilíndricas, conjuntos mortise, puxadores tipo escada trancáveis e não trancáveis, opções de fechadura elétrica.
• Certificações: GREENGUARD GOLD, BIFMA Level 3, Living Building Challenge Declare®; conformidade com qualidade do ar interior.
• Abordagem de instalação: sistema baseado em componentes, trilhos cortados em obra, revestimentos removíveis para acesso aos niveladores, opções em stock para entrega acelerada.
