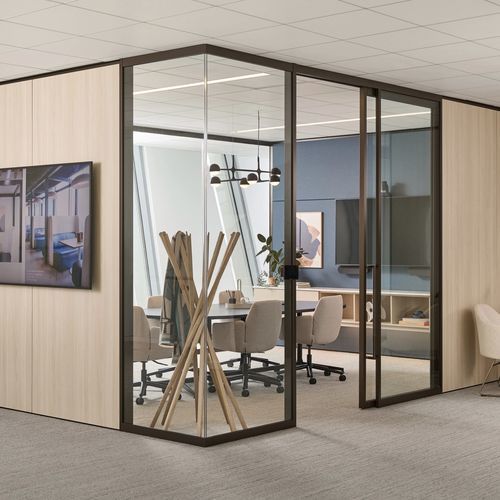

Divisória modular 4-1/2” PLATFORM 4SPACE

com vidromaciçaem madeira

Visão geral
A Plataforma Parede maciça 4-1/2” 4SPACE® é um sistema progressivo montado no local, composto por componentes de estrutura pré‑fabricados e painéis modulares. Reproduz a aparência de paredes interiores embutidas, permitindo controle acústico, flexibilidade na sequência de instalação e reconfiguração a longo prazo.

Fundamentos do sistema
O sistema combina estrutura de encaixe rápido com painéis intercambiáveis para possibilitar liberdade de projeto, integração de serviços e montagem eficiente no local. Sequência típica: estrutura, coordenação de utilidades, inspeção, depois instalação dos painéis e acabamentos.

Estrutura & Painéis

• Componentes de estrutura horizontais e verticais encaixam‑se para alinhamento repetível e montagem rápida.
• Painéis acabados podem ser enviados separadamente para suportar a sequência de ofícios e manter o local de obra limpo.
• Os painéis oferecem propriedades acústicas e são projetados para posicionamento e encaixe rápidos.

Alinhamento de ofícios

• O trilho de piso pode ser instalado sobre carpete ou diretamente ao concreto, permitindo alinhamento com a sequência tradicional de ofícios.

Interface com o edifício base

• Componentes de acabamento aumentam a vedação acústica nas ligações teto/piso.
• O sistema fornece transições contínuas para as condições adjacentes do edifício.
• Aparelhos de acabamento disponíveis nas cores pintadas e com revestimento em pó Haworth.

Desempenho acústico

• Painéis acústicos opcionais projetados para configurações absorventes e de bloqueio de som.
• Componentes de acabamento e vedações melhoram o desempenho nas ligações de teto e piso.
• Painéis de 3/4" (19 mm) de espessura suportam desempenho de bloqueio de som STC 45 ou superior.

Painéis cortáveis & elementos iniciais

• Paineis cortáveis em campo permitem até 9" (229 mm) de margem de corte para acomodar variações do edifício.
• Aparelhos opcionais em alumínio pintado para estética limpa e acabada.

Logica dos painéis

• Compatível com aplicações horizontais e verticais.
• A segmentação dos painéis permite dividir e configurar painéis para atender a intenções de projeto específicas.

Integração elétrica & tecnologia

• Dispositivos elétricos convencionais instalam‑se em caixas e anéis fornecidos pela Haworth.
• Coordenação das posições entre estrutura, caixas elétricas e recortes de painéis assegura execução precisa no local.
• Grandes knockouts para passagem; aberturas tipo keyhole a cada 8" (203 mm); furos de montagem a cada 1/2" (13 mm).
• Painéis usinados em fábrica aceitam recortes (até 9 recortes por painel dependendo do material).
• Detalhes de montagem suportam suportes de monitor Haworth ou de terceiros e fixações AV; suportes fornecidos em fábrica suportam contraplacado para AV, obras de arte e mobiliário de superfície.

Integração de mobiliário

• Suportes estruturais integrados acomodam superfícies de trabalho, mobiliário de armazenamento e móveis montados na parede.
• Estrutura reforçada fornece pontos de fixação seguros sem reforço adicional em campo.
• Recursos de montagem integrados simplificam a integração de mobiliário e tecnologia dentro da estrutura.

Portas
Opções de portas de abrir e correr fazem parte da família 4SPACE®. Portas de abrir podem ser instaladas em aplicações de parede maciça; portas correr requerem fixação à Plataforma 4SPACE 1-1/8" Glass Wall. Tipos de porta: painel de vidro, moldura com vidro simples, madeira e madeira envidraçada. Dados típicos:

• Altura da porta: 10' (3048 mm) típico.
• Larguras comuns: 36" (914 mm), 40" (1016 mm), 42" (1067 mm), 45" (1143 mm), 48" (1219 mm).
• Exemplo de espessura da folha: 1‑3/4" (45 mm) para certas opções de moldura/madeira.
• Exemplos de espessura do vidro: 3/8" (10 mm) padrão; algumas opções aceitam 1/2" (12 mm).
• Fechadores embutidos opcionais, vedações inferiores móveis, vedações laterais entrelaçadas e funções de auxílio ao fechamento conforme o tipo de porta.

Detalhes de transição
Um conjunto completo de opções de transição suporta conexões entre envidraçamento, drywall e sistemas de parede maciça, incluindo condições em linha, 2‑vias, 3‑vias e 4‑vias. Opções incluem montantes de transição ocultos com sobreposição de painel ou montantes pintados expostos para diferentes resultados visuais.

Materiais & acabamentos

• Perfis: cores pintadas e revestidas em pó Haworth disponíveis.
• Faces dos painéis: laminado, HPL, revestimentos murais, metal, madeira, painel acústico e outros acabamentos arquitetônicos.
• A seleção de acabamentos suporta continuidade visual ou expressão específica do projeto.

Recursos & desempenho

• Projetado para privacidade, durabilidade e consistência de acabamento em interiores exigentes.
• Equilibrado para desempenho diário e expressão arquitetônica limpa.

Recursos
Documentação do produto, fichas técnicas e brochuras de instalação fornecidas como recursos para especificação e instalação (documentos referenciados na página do produto).

Especificações

• Família/série: 4SPACE® 4-1/2” Platform (Paredes maciças).
• Estrutura: montantes verticais e horizontais pré‑cortados e pré‑perfurados em fábrica; trilhos de piso e teto para conexões ao edifício base.
• Espessura do painel: opções de fábrica e de campo; painéis acústicos de até 3/4" (19 mm) de espessura (suporta STC 45+ em configurações de bloqueio de som).
• Classificações acústicas (representativas): Painel Laminado/HPL – 48 STC; Painel de Aço – 48 STC; Painel Acústico – 47 STC com ~0,65 NRC (dependendo do material, segundo testes).
• Portas: opções de abrir e correr; altura típica 10' (3048 mm); várias larguras e opções de vidro/espessura por tipo.
• Previsões elétricas & AV: grandes knockouts, aberturas keyhole a cada 8" (203 mm), furos de montagem a cada 1/2" (13 mm); caixas e anéis fornecidos; painéis usinados em fábrica para recortes.
• Margem de corte de campo do painel: até 9" (229 mm) ajustável para acomodar variação do edifício.
• Vedações & perfis acústicos: trilhos de teto e piso com espuma acústica e componentes de acabamento aditivos para melhorar vedação e desempenho acústico.
• Abordagem de instalação: sistema modular de estrutura + painéis montado no local, projetado para sequenciamento eficiente e flexibilidade em obra.
• Conformidade & referências de teste: testes acústicos conforme ASTM E90 / classificação conforme ASTM E413; normas estruturais e de envidraçamento referenciadas (ASTM E72, ASTM E1300, ANSI/BIFMA, IBC) conforme documentação do produto.
